Is de ESD-aardingskabel de sleutel tot betrouwbare statische controle in moderne elektronica?

In een tijdperk waarin elektrostatische ontlading (ESD) stilletjes gevoelige elektronische componenten en productielijnen kapot kan maken,ESD-aardingskabelstaat als een scharnierapparaat om veilige afvoerwegen te garanderen.

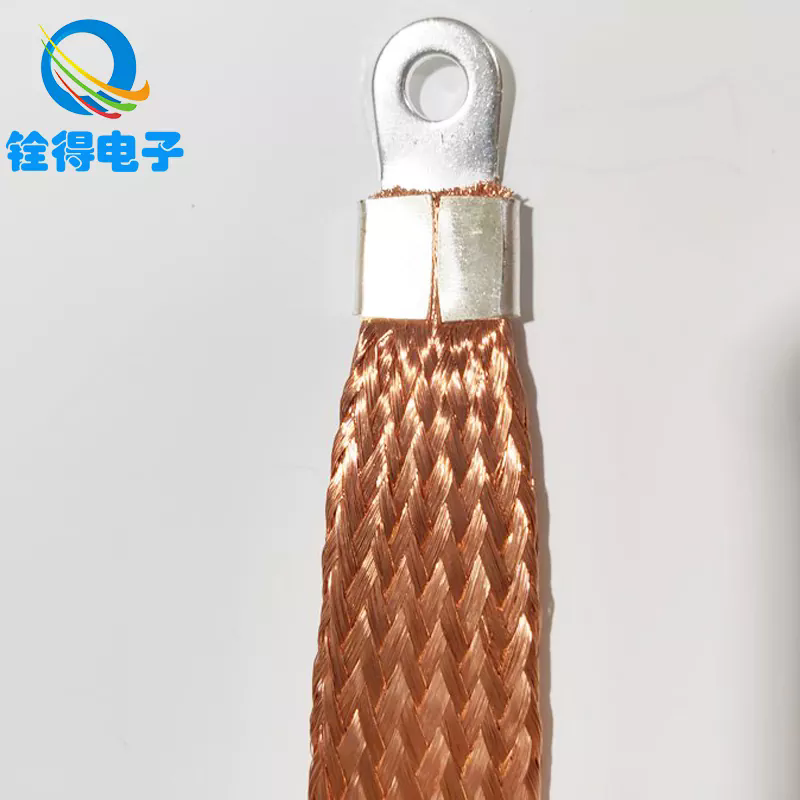

Wat is een ESD-aardkabel en belangrijkste specificaties

Definitie en doel

EenESD-aardingskabel(ook wel ESD-aardingskabel of statische ontladingskabel genoemd) is een geleidende kabel die een werkbank, polsband, ionisatorframe of ESD-mat verbindt met een gedefinieerd aardingspunt. De functie ervan is het bieden van een pad met lage weerstand om statische ladingen veilig in de grond af te voeren, waardoor ongecontroleerde elektrostatische ontladingen worden voorkomen die componenten kunnen beschadigen of storingen kunnen veroorzaken.

Kernparameters van ESD-aardkabel

Hieronder vindt u een standaardspecificatietabel die typische parameters illustreert die worden gebruikt bij het selecteren of evalueren van dergelijke kabels:

Deze parameters kunnen variëren afhankelijk van de toepassingsomgeving, wettelijke normen en klantvereisten.

Centraal thema van dit artikel

Het kerndoel hier is om uit te leggenwaarom een ​​ESD-aardingskabel van cruciaal belang is voor statische controle, hoe u het kiest, installeert en onderhoudt, Enwelke toekomstige trends de evolutie ervan vormgeven. Bovendien beantwoordt het artikel twee veelgestelde vragen en begeleidt het u naar de oplossingen van het merk Quande.

Waarom ESD-aardkabel belangrijk is: voordelen en rol

Waarom statische controle cruciaal is

• Bescherming van gevoelige elektronica: Moderne geïntegreerde schakelingen, opbouwapparaten en sensoren kunnen worden vernietigd door minieme elektrostatische ontladingen (vaak minder dan 100 V).

• Opbrengst en kwaliteit: Statische gebeurtenissen kunnen latente schade veroorzaken, waardoor de productbetrouwbaarheid afneemt en tot veldstoringen leiden.

• Veiligheid en naleving: Veel elektronische productienormen (zoals ANSI/ESD S20.20, IEC 61340) vereisen gedefinieerde aardingspaden en weerstandslimieten.

De ESD-aardkabel is dus een essentieel onderdeel in een ESD-controleprogramma.

Voordelen van een hoogwaardige ESD-grondkabel

1. Gecontroleerde ontlading: De ingebouwde weerstand (doorgaans 1 MΩ) zorgt ervoor dat statische elektriciteit op een veilige, gecontroleerde snelheid wordt afgevoerd, waardoor het risico op vonken of vonken wordt verminderd.

2. Flexibiliteit en mechanische robuustheid: Met klatergoud of gevlochten koper aan de binnenkant is de kabel beter bestand tegen buigen en dagelijkse slijtage dan een massieve geleider.

3. Consistentie in de tijd: Hoogwaardige isolatie is bestand tegen slijtage, vocht en blootstelling aan chemicaliën, waardoor de prestaties in een fabrieksomgeving behouden blijven.

4. Interoperabiliteit: Standaardconnectoren (bananenstekker, krokodillenklem, vergrendelingsaansluitingen) maken de kabel compatibel met gevarieerde aardingsinfrastructuur.

5. Kosteneffectiviteit: Vergeleken met actieve ontladingssystemen of ionisatoren is een passieve kabel goedkoop, maar van fundamenteel belang voor statische controle.

Sleutelrol in een ESD-controleprogramma

• Verbinding tussen operator en gemeenschappelijk punt: Bij polsbanden of hielbanden zorgt de kabel ervoor dat de operator op aardpotentiaal blijft.

• Verbinding van matten of apparatuur naar aarding: ESD-matten of werkoppervlakken zijn afhankelijk van dergelijke kabels om lading naar de grond van de faciliteit te transporteren.

• Back-up en redundantie: In complexe ESD-systemen verminderen meerdere aardingspaden het aantal single-point-fouten.

Vanuit het oogpunt van kwaliteit en compliance kan nalatigheid bij het specificeren of valideren van de ESD-aardkabel een volledig statistisch controleprogramma ondermijnen.

Hoe u een ESD-aardingskabel kiest, installeert en onderhoudt

De juiste kabel kiezen (hoe)

Houd bij het selecteren van een ESD-aardkabel rekening met de volgende stappen:

• Controleer de weerstandsvereiste: Zorg ervoor dat de kabel voldoet aan of binnen de tolerantie van 1 MΩ ligt (of volgens de relevante norm).

• Selecteer connectortype: Kies connectoren die compatibel zijn met uw apparatuur (bananenstekker, vergrendelingsaansluiting, krokodillenklem).

• Lengte is belangrijk: Kies een lengte die gemakkelijk te bereiken is zonder al te veel speling (1,2 m is gebruikelijk).

• Controleer mechanisch ontwerp: Klatergoud of gevlochten geleider helpt vermoeidheid door buigen tegen te gaan.

• Duurzaamheid van de isolatie: Gebruik materialen met een goede slijtvastheid, chemische bestendigheid en temperatuurbestendigheid voor industriële omgevingen.

• Certificeringen en testrapporten: Testrapporten (weerstand, isolatiebreuk, trekkracht) opvragen bij de fabrikant.

Installatierichtlijnen (hoe)

Een juiste installatie is de sleutel tot effectiviteit:

1. Sluit de kabel eerst aan op de polsband of maten vervolgens naar het gemeenschappelijke aardingspunt.

2. Beveilig het gemeenschappelijke puntop een bekende aarding of aardingsrail.

3. Vermijd scherpe bochten of knikken— kabels moeten zachte lussen hebben om spanning te verminderen.

4. Route uit de buurt van hoogspannings- of lawaaierige lijnenom elektrische interferentie te voorkomen.

5. Voer periodieke testen uit, doorgaans maandelijks of driemaandelijks, om de continuïteit en weerstand te bevestigen.

6. Vervang beschadigde of versleten kabelsonmiddellijk — zelfs kleine breuken of scheuren in de isolatie kunnen de kabel ineffectief maken.

Onderhoud en validatie (hoe)

• Gebruik eenESD-bankweerstandstesterom de weerstand te meten tussen de operator of mat en het gemeenschappelijke punt.

• De gemeten weerstand moet binnen de tolerantie blijven (bijvoorbeeld 0,9–1,2 MΩ).

• Inspecteer de jas op snijwonden, schaafwonden of verkleuring.

• Buig de kabel voorzichtig om tekenen van interne draadbreuk te observeren (intermitterende continuïteit).

• Documenteer elke test – traceerbaarheid is belangrijk in het kader van kwaliteits- en auditregimes.

Veel voorkomende toepassingen

• Assemblagelijnen voor elektronica: Voor iedere operatorplek (polsband) of werkplekmat.

• Banken repareren en herwerken: Bescherming tijdens solderen, inspectie en hantering.

• Cleanrooms en halfgeleiderfabrieken: Waar statische controle van cruciaal belang is voor rendement.

• Laboratoria en R&D-laboratoria: Voor prototyping- en testomgevingen.

• Verpakkings- en ESD-veilige verzendruimtes: Voor het aarden van geleidende trays en transportsystemen.

Toekomstige trends, uitdagingen en integratie

Evoluerende normen en naleving

Normen zoalsIEC 61340EnANSI/ESD S20.20eisen steeds strengere validatie, traceerbaarheid en naleving van audits. Fabrikanten en gebruikers zullen vaker te maken krijgen met audits en moeten gedocumenteerd bewijs tonen van goede aardingspraktijken. De ESD-aardkabel moet voldoen aan de veranderende weerstandstoleranties en materiële veiligheidseisen.

Slimme en digitale monitoring

De volgende generatie kabels kan dit bevatteningebedde sensoren of slimme chipsom de kabelintegriteit, weerstandsdrift en gebruikscycli te bewaken. Deze ‘slimme kabels’ zouden onderhoudssystemen waarschuwen als de weerstand buiten bereik raakt of als mechanische schade dreigt.

Verbeteringen in materialen en duurzaamheid

Vooruitgang binnennanomaterialen, hoogwaardige polymerenen veerkrachtigere geleiders (bijvoorbeeld verzilverd klatergoud en composieten van koolstofnanobuisjes) zullen de levensduur verlengen, de flexibiliteit verbeteren en de uitvalpercentages in ruwe omgevingen verminderen.

Integratie met IoT- en MES-systemen

In volledig gedigitaliseerde fabrieken kan elke aardingskabel een ID of signaal bevatten dat deze verbindt met deManufacturing Execution Systeem (MES). Dit geeft in realtime inzicht in de onderhoudsintervallen, de naleving door de machinist en de status van de statische controle.

Uitdagingen om te overwinnen

• Balancerenkosten versus geavanceerde functies: Slimme kabeloplossingen kunnen de kosten verhogen, wat de acceptatie in sectoren met lagere marges kan beïnvloeden.

• Omgevingsstress en slijtage: Hoge luchtvochtigheid, blootstelling aan chemicaliën en slijtage blijven voortdurende bedreigingen.

• Naleving door gebruikers: Zelfs met kabels van het hoogste niveau ondermijnt een onjuiste aansluiting of onoplettendheid van de gebruiker de prestaties.

Veelgestelde vragen (FAQ)

Vraag 1: Welke weerstand moet een ESD-aardingskabel normaal gesproken hebben?
A1: Het typische doelwit is1 MΩ ±10%(d.w.z. 0,9 MΩ tot 1,1 MΩ). Deze weerstand beperkt op veilige wijze de ontlaadstroom terwijl statische elektriciteit naar aarde kan stromen. In sommige opstellingen is een tolerantieband van 0,75–1,25 MΩ acceptabel, afhankelijk van de standaard of de eis van de klant.

Vraag 2: Hoe vaak moet een ESD-aardingskabel worden getest of vervangen?
A2: Er moeten op zijn minst tests plaatsvindenmaandelijks of driemaandelijks, afhankelijk van uw kwaliteitsregime en auditfrequentie. Als de metingen buiten de tolerantie vallen of als de mantel schade vertoont (snijwonden, schaafwonden, verkleuring), moet de kabelonmiddellijk vervangen. Mechanische vermoeidheid of intermitterende continuïteit tijdens het buigen is een teken van falen.

Samenvatting en merkintroductie

DeESD-aardingskabelis een fundamenteel, maar vaak onderschat element in elk effectief statische controleprogramma. BegripWathet is,Waaromhet is van belang voor de productopbrengst, betrouwbaarheid en veiligheid, enHoehet selecteren, installeren, testen en onderhouden ervan vormt de ruggengraat van een robuuste ESD-strategie. In de toekomst zullen slimme kabelintegratie, IoT-connectiviteit, geavanceerde materialen en strengere normen de evolutie van deze technologie bepalen.

wanneerbiedt een volledig spectrum aan ESD-aardingsoplossingen - inclusief duurzame, gecertificeerde ESD-aardingskabels die zijn ontworpen voor een lange levensduur, consistente prestaties en naadloze integratie in geavanceerde productiesystemen. Voor aangepaste specificaties, technische ondersteuning of inkoopvragen kunt u terecht bijneem contact met ons op.
