Hoe kan kopervlechtwerk de aarding en EMI-controle verbeteren?

Abstract

Koperen vlechtis een van die ‘kleine onderdelen’ die in stilte beslissen of een systeem ijzersterk aanvoelt of een mysterieus kastje vol lawaai, hitte en periodieke storingen wordt. Als je ooit te maken hebt gehad met een aardingsband die heet wordt, een kast die zoemt van de interferentie, of een flexibele verbinding die op het slechtst mogelijke moment blijft kraken, deze gids is voor jou. We leggen uit wat Copper Braid eigenlijk doet, waarom het faalt in echte installaties en hoe u het kunt selecteren, beëindigen en onderhouden, zodat uw aarding en afscherming blijven langdurig stabiel.

Inhoudsopgave

• Overzicht
• De echte pijnpunten die kopervlecht oplost
• Wat kopervlecht is (en wat het niet is)
• Hoe kopervlecht kiezen zonder te raden
• Snelle selectietabel
• Beëindiging en installatie die niet zal mislukken
• Praktische controles en verificatie
• Veelvoorkomende fouten en eenvoudige oplossingen
• Typische gebruiksscenario's en het matchen van de juiste vlecht
• Veelgestelde vragen
• Volgende stap

Overzicht

1. Identificeer het pijnpunt: hitte, trillingsmoeheid, lawaai, corrosie of ruimtebeperkingen
2. Bevestig het taaktype: aardingsband, verbinding, afschermingshuls of flexibele connector
3. Kies het type vlecht: plat versus buisvormig, kaal versus vertind, fijne versus grove strengen
4. Maat het met een doel: dwarsdoorsnede, lengte en toegestane temperatuurstijging
5. Correct afsluiten: krimpen, lassen/hardsolderen of solderen (alleen waar nodig)
6. Verifieer in het veld: weerstand, temperatuur en “wiebeltest” onder belasting

De echte pijnpunten die kopervlecht oplost

Mensen ‘willen’ zelden een koperen vlecht. Wat zij willen is dat het probleem niet meer gebeurt. Dit zijn de belangrijkste pijnpunten waar Copper Braid op is gebouwd:

• Intermitterende aardingveroorzaakt door trillingen, beweging van de deur of thermische uitzetting
• EMI-problemenzoals onstabiele signalen, luidruchtige sensoren of compliance-hoofdpijn
• Hete plekkenbij flexibele jumpers waar een stevige kabel herhaalde bewegingen niet kan overleven
• Corrosieop blootgestelde verbindingspunten, vooral in vochtige of zoute omgevingen
• Ruimtelimietenwaar een ronde kabel te stijf of te omvangrijk is om veilig te leiden

Het belangrijkste voordeel is flexibiliteit. Kopervlechtwerk verspreidt de buigspanning over vele fijne strengen, waardoor het beweging beter verdraagt ​​dan een stijve geleider. Het kan ook een breed contactoppervlak bieden voor verbindings- en afschermingstoepassingen, mits correct geïnstalleerd.

Wat kopervlecht is (en wat het niet is)

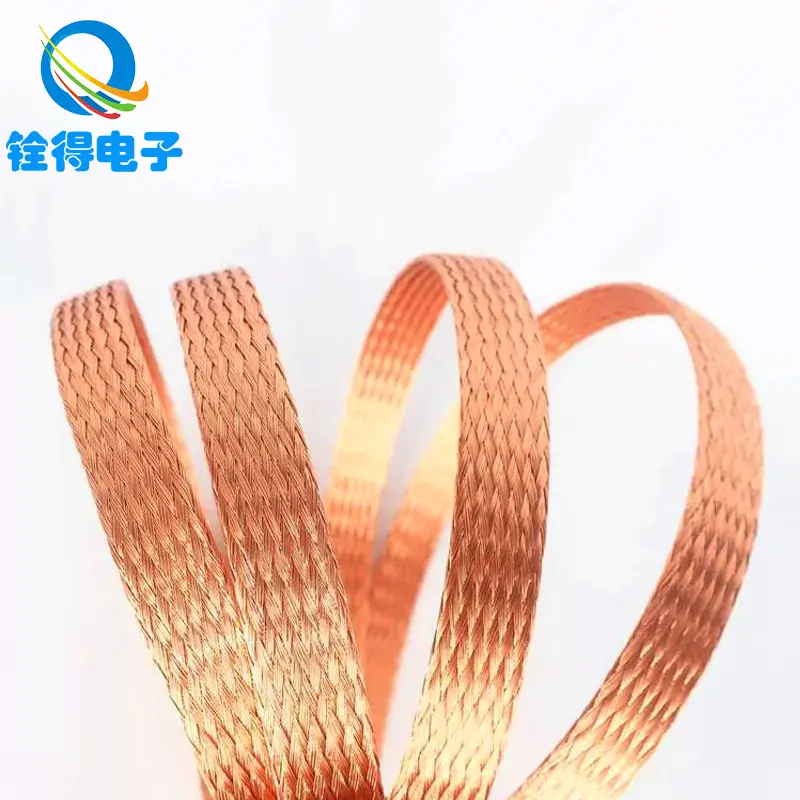

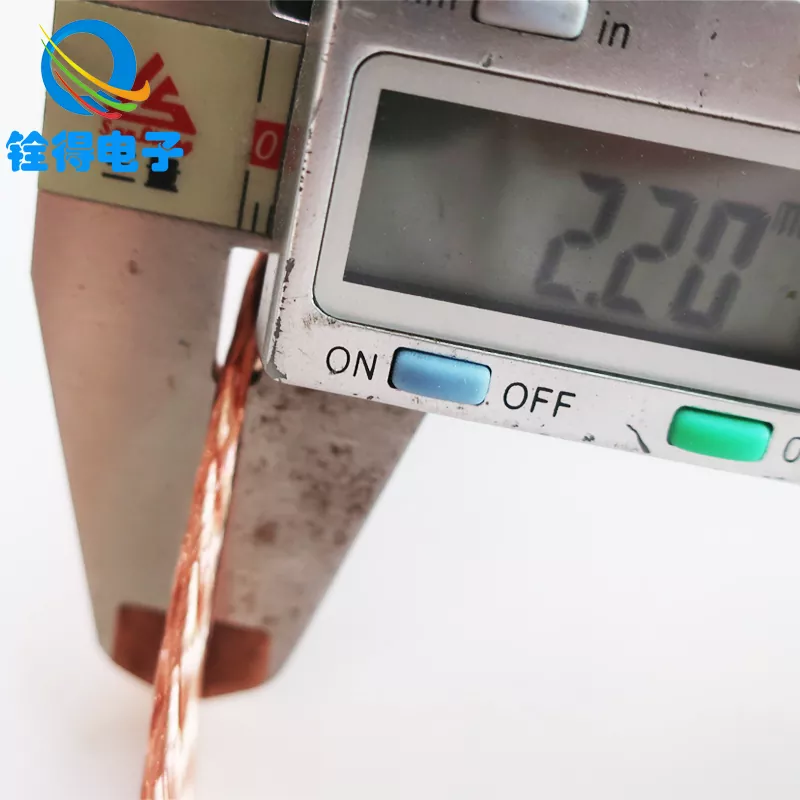

Koperen vlecht is een geweven geleider gemaakt van vele koperen strengen. Het kan worden vervaardigd als eenplatte vlecht(gebruikelijk voor aardingsbanden) of eenbuisvormige vlecht(vaak gebruikt als afschermhuls over kabels).

Waar het goed in is:

• Flexibele hechtingtussen bewegende delen (deuren, deksels, motorframes, verwijderbare panelen)
• Paden met lage impedantiebij hogere frequenties wanneer de geometrie en aansluitingen zijn geoptimaliseerd
• Mechanische duurzaamheidvergeleken met een enkele massieve geleider die herhaaldelijk buigt

Wat het niet is:

• Een magische oplossing voor slechte aardingslay-outs (lange lussen en slordige verbindingen veroorzaken nog steeds problemen)
• Een vervanging voor de juiste maat van de geleider (te klein zal nog steeds opwarmen)
• Immuun voor slechte beëindigingen (de meeste “vlechtfouten” zijn beëindigingsfouten)

In de praktische inkoop zul je het vaak zienkaal koperEnvertind koper. Vertind koper is populair vanwege de oxidatieweerstand en eenvoudiger soldeerbaarheid zijn prioriteiten. Blank koper kan een goede keuze zijn voor gecontroleerde, droge interieurs waar maximale geleidbaarheid en kostenefficiëntie van belang zijn.

Veel ingenieurs en inkopers werken samen met fabrikanten zoalsDongguan Quande Electronics Co., Ltd. wanneer ze op maat gemaakte kopervlechtopties nodig hebben aardingsbanden, afschermingshulzen of op maat gemaakte flexibele connectoren voor verschillende installatierealiteiten.

Hoe kopervlecht kiezen zonder te raden

Het kiezen van Copper Braid is het gemakkelijkst als je stopt met denken in “vlecht = vlecht” en in plaats daarvan beslist op basis van de taak die het moet overleven. Gebruik deze controlelijst:

• 1) Stroom- en temperatuurstijging:Als de vlecht stroom voert (niet alleen verbinding), zorg er dan voor dat deze niet heet wordt. Verwarming treedt meestal eerst op bij de uiteinden en vervolgens langs de vlecht. Kies bij twijfel een grotere doorsnede of parallelle meerdere vlechten.
• 2) Flexibel leven- en bewegingspatroon:Een band die 10 keer per dag buigt, is anders dan een band die continu trilt. Voor veelvuldig buigen geeft u de voorkeur aan fijnere strengen en voldoende speling. Vermijd scherpe bochten en ‘scharnierpunten’.
• 3) Milieu:Vochtigheid, zoute mist, chemische dampen en blootstelling aan de buitenlucht duwen u richting vertind koper en beschermde hechtoppervlakken. Als er verschillende metalen bij betrokken zijn (bijvoorbeeld kopervlechtwerk dat aan aluminium is gebonden), zorg dan voor corrosiebestrijding met de juiste hardware en voorbereiding van het oppervlak.
• 4) Geometrie en lengte:Korter is meestal beter voor de prestaties. Houd de vlecht zo kort mogelijk en laat beweging toe. Brede, platte vlechten kunnen het hechtingsgebied verbeteren en inductieve effecten verminderen in vergelijking met een lange, dunne draad.
• 5) Beëindigingsmethode:Beslis vroeg: krimpen, lassen/hardsolderen of solderen. Dit bepaalt welke vlechtconstructie en beplating zinvol zijn. (En ja, opzeggingen zijn belangrijker dan de meeste mensen willen toegeven.)

Snelle selectietabel

Beëindiging en installatie die niet zal mislukken

Als Copper Braid “op mysterieuze wijze” mislukt, komt dat meestal omdat de beëindiging als een bijzaak werd behandeld. Zo kunt u de verbinding tot stand brengen:

• Oppervlaktevoorbereiding:Schone, heldere metalen contactoppervlakken zijn beter dan ‘harder aandraaien’. Verwijder verf/oxide waar verlijming nodig is en bescherm de verbinding daarna indien nodig.
• Krimpen goed gedaan:Gebruik het juiste nok- en matrijsprofiel voor de dikte en breedte van het vlechtwerk. Een slechte krimp zorgt voor hoge weerstand en hitte. Een goede krimp wordt mechanisch stabiel en elektrisch consistent.
• Las-/soldeeropties:Voor veeleisende toepassingen (hoge stroom of hevige trillingen) kunnen gelaste of hardgesoldeerde aansluitingen beter presteren dan solderen door kruip en thermische vermoeidheid te minimaliseren. Dit is afhankelijk van uw montageproces en materialen.
• Voorzichtig solderen:Soldeer kan de vlecht opzuigen en een flexibele band veranderen in een stijve ‘spanningsverhoger’ die aan de rand van de gesoldeerde zone klikt. Als solderen nodig is, zorg er dan voor dat de afvoer onder controle blijft en zorg voor trekontlasting.
• Trekontlasting en routering:Geef de vlecht een zachte ronding. Vermijd scherpe vouwen. Voorkom dat de vlecht over de randen schuurt. Als de vlecht beweegt, moet deze soepel bewegen en niet schuren, knikken of zwiepen.

Een eenvoudige regel: de vlecht moet het flexibele element zijn, niet het eindpunt. Als je gewricht het scharnier wordt, krijg je vermoeidheidsscheuren en weerstandsgroei.

Praktische controles en verificatie

Je hebt geen laboratorium nodig om te bevestigen of Copper Braid zijn werk doet. Met deze praktische controles worden de meeste problemen vroegtijdig onderkend:

• Weerstandscontrole (basislijn):Meet de weerstand van verbinding tot verbinding na installatie en controleer vervolgens opnieuw na trillingen of thermische cycli.
• Temperatuurcontrole (onder belasting):Als de vlecht stroom voert, laat u het systeem draaien en zoekt u naar hotspots bij de nokken en contactvlakken.
• Visuele inspectie:Zoek naar verdonkering, groenachtige oxidatie, gebroken strengen of losgeraakte hardware.
• Wiggle-test:Nadat de stroom is uitgeschakeld en de veilige procedures zijn gevolgd, buigt u het geheel voorzichtig en kijkt u of de verbinding mechanisch stabiel aanvoelt.

Als de weerstand in de loop van de tijd toeneemt, beschouw dit dan als een vroege waarschuwing. De vlecht faalt zelden ‘plotseling’; hij verslechtert totdat het systeem onbetrouwbaar wordt.

Veelvoorkomende fouten en eenvoudige oplossingen

• Fout:Een vlecht gebruiken die te smal is omdat deze ‘past’.
  Repareren:Grootte voor stroom en inschakelduur. Als de ruimte krap is, overweeg dan meerdere parallelle vlechten of een andere geometrie.
• Fout:Oversolderen en de vlecht in een stijve staaf veranderen.
  Repareren:Geef de voorkeur aan krimp- of gecontroleerde beëindigingsmethoden en voeg trekontlasting toe.
• Fout:Hechting op verf, oxide of vervuilde oppervlakken.
  Repareren:De ondergrond goed voorbereiden en indien nodig na montage beschermen.
• Fout:Lange, lusvormige vlechtwerken die als antennes fungeren.
  Repareren:Houd het kort, direct en mechanisch ondersteund.
• Fout:Het negeren van corrosie bij ongelijksoortige metaalverbindingen.
  Repareren:Gebruik geschikte hardware, coatings en gewrichtsbescherming die geschikt zijn voor de omgeving.

Typische gebruiksscenario's en het matchen van de juiste vlecht

Koperen vlecht komt in veel industrieën voor omdat het een specifieke combinatie van elektrische en mechanische behoeften oplost. Hier volgen veelvoorkomende gebruiksscenario's en waar u prioriteit aan moet geven:

• Schakelkasten en behuizingen:Geef prioriteit aan een betrouwbare verlijming van deuren en verwijderbare panelen. Platte koperen vlechtbanden met robuuste nokken zijn gebruikelijk.
• Automatisering en robotica:Geef prioriteit aan een flexibele levensduur en trekontlasting. Bewegingscycli bestraffen een slechte routing meer dan de meeste mensen verwachten.
• Vermogenselektronica (omvormers, aandrijvingen, UPS):Geef prioriteit aan de huidige capaciteit en thermische stabiliteit. Controleer de temperatuur onder reële bedrijfsbelasting.
• Kabelafschermingsmoffen:Geef prioriteit aan consistente dekking en de juiste beëindigingstechniek. Een goede hoes met een slechte eindverbinding levert geen consistente resultaten op.
• Telecom en instrumentatie:Geef prioriteit aan een geluidsarme verbinding en stabiele verbindingen die na verloop van tijd niet gaan afwijken.

Wanneer u Copper Braid aanschaft, zullen de meest behulpzame leveranciers vragen stellen over de omgeving, beweging, stroom en beëindigingsmethode, omdat die details bepalen of de vlecht zich zal gedragen zoals een langetermijnoplossing of een terugkerend onderhoudsitem.

Veelgestelde vragen

1) Is vertind kopervlechtwerk altijd beter dan blank koper?

Niet altijd. Vertind kopervlechtwerk is uitstekend bestand tegen corrosie en kan bij bepaalde montagemethoden gemakkelijker zijn om mee te werken. Blank koper kan ideaal zijn in schone, droge omgevingen waar het oxidatierisico laag is en maximale geleidbaarheid de prioriteit heeft.

2) Waarom worden de uiteinden van mijn kopervlecht heet?

Hot-ends wijzen meestal op een hoge weerstand bij de aansluiting: slecht krimpen, vervuilde oppervlakken, losse hardware of een verbinding die te klein is voor de stroom. Repareer eerst de beëindiging voordat u de vlecht de schuld geeft.

3) Kan kopervlechtwerk een standaard aardedraad vervangen?

Kopervlecht is het beste als je flexibiliteit, een breed verbindingsgebied of een robuuste band nodig hebt die beweging overleeft. Voor statische, beschermde trajecten kan een standaardgeleider eenvoudiger zijn. Veel systemen gebruiken beide, elk waar dit zinvol is.

4) Hoe kort moet een aardingsvlecht zijn?

Zo kort als praktisch en toch bewegingsvrijheid en veilige routering mogelijk. Extra lengte kan een ongewenst lusgebied en mechanische slapheid toevoegen. Een zachte bocht is beter dan een lange lus.

5) Wat is de grootste installatiefout bij Copper Braid?

Het behandelen als “slechts een stuk koper” en de kwaliteit van de aansluitingen en de voorbereiding van het oppervlak negeren. Het gewricht is het systeem. Als de verbinding onstabiel is, zullen de prestaties afnemen en zullen er storingen volgen.

6) Hoe voorkom ik vermoeiingsscheuren in een bewegende band?

Zorg voor speling, vermijd scherpe bochten, voorkom dat de afsluiting het scharnier wordt en voorkom wrijving over de randen. Als er veel beweging is, kies dan een constructie die bedoeld is voor herhaaldelijk buigen en voeg trekontlasting toe.

7) Kan Copper Braid helpen bij interferentieproblemen?

Ja, bij gebruik als verbindingsband of beschermhuls met de juiste geleiding en aansluiting. Als de ruis aanhoudt, controleer dan het volledige aardingsschema en zorg ervoor dat de verbindingen kort, schoon en consistent zijn.

Volgende stap

Koperen vlecht werkt het beste als het wordt behandeld als een ontworpen onderdeel: geselecteerd voor de omgeving, op maat gemaakt voor de taak en met zorg afgewerkt. Als u dat doet, krijgt u een stabiele aarding, minder geluidsverrassingen en veel minder ‘waarom faalt dit weer’-onderhoud.

Als u kopervlecht kiest voor aardingsbanden, afschermingshulzen of op maat gemaakte flexibele connectoren en een aanbeveling wilt op basis van uw echte toepassingsdetails, Dongguan Quande Electronics Co., Ltd. kan specificatiematching en productieopties ondersteunen -neem contact met ons opom uw vereisten te bespreken en een oplossing te vinden die past bij uw installatieomstandigheden.
