Waarom is de keuze van de aarddraad bepalend voor de veiligheid, betrouwbaarheid en geluidsprestaties?

Abstract

A aarde draadkan gemakkelijk over het hoofd worden gezien totdat er iets misgaat: onverwachte reset van apparatuur, interferentie die signalen verpest, tintelende behuizingen, mislukte inspecties of (in het ergste geval) risico op schokken en brand. In deze handleiding wordt uiteengezet hoe aarddraden daadwerkelijk werken in echte systemen, wat doorgaans aardingsproblemen veroorzaakt en hoe u een aarddraad kiest die past bij uw elektrische, mechanische en omgevingsbeperkingen. Onderweg krijgt u praktische checklists, een vergelijkingstabel van veelvoorkomende aardgeleiders en in de praktijk bewezen installatietips. Als u gevlochten aardingsproducten evalueert of een aardingsstrategie ontwikkelt voor een machine, paneel, voertuig of behuizing, gaat u naar huis met duidelijke volgende stappen. Voor fabrikanten en projectteams,Dongguan Quande Electronics Co., Ltd.ondersteunt de selectie en aanpassing van aardgeleiders, zodat uw ontwerp consistent presteert, van prototype tot productie.

Inhoudsopgave

• Overzicht
• Wat een aardedraad eigenlijk doet
• Pijnpunten van klanten Aardingsproblemen creëren
• Hoe u de juiste aarddraad kiest
• Veelvoorkomende typen aardgeleiders en wanneer u ze moet gebruiken
• Maatvoeringsoverwegingen die onverwachte mislukkingen voorkomen
• Installatiepraktijken die aarding maken of breken
• Veelvoorkomende fouten en hoe u ze kunt vermijden
• Hoe u de aardingskwaliteit in het veld kunt verifiëren
• Veelgestelde vragen
• Volgende stappen

Overzicht

1. Doel van de aarddraad op het gebied van veiligheid en signaalintegriteit
2. Symptomen van een slechte aarding en waarom ze gebeuren
3. Selectiekader voor elektrische belasting, frequentiegedrag en omgeving
4. Vergelijking van gevlochten banden, gestrande draden en rails
5. Installatiedetails die de weerstand verminderen en losraken voorkomen
6. Verificatiemethoden en praktische acceptatiecontroles
7. Veelgestelde vragen en sourcingbegeleiding

Wat een aardedraad eigenlijk doet

De uitdrukking 'aarddraad' wordt voor meerdere klussen gebruikt, en door het door elkaar halen ervan komen veel projecten in de problemen. In de meeste toepassingen ondersteunt een aarddraad een of meer van deze functies:

• Pad voor veiligheidsfout: Als een stroomvoerende geleider in contact komt met een metalen behuizing, helpt het aardpad de foutstroom te geleiden, zodat beveiligingsapparaten snel kunnen uitschakelen.
• Equipotentiaalverbinding: Het verbinden van metalen onderdelen zodat ze op vrijwel hetzelfde potentiaal blijven, vermindert de aanraakspanning en minimaliseert het risico op vonkoverslag.
• Geluidscontrole en referentiestabiliteit: Een goede aardverbinding kan elektromagnetische interferentie verminderen door een gecontroleerd retourpad te bieden en de impedantie bij relevante frequenties te verlagen.
• Bliksem- en overspanningsafleiding: In sommige systemen helpen aardgeleiders hoogenergetische transiënten veilig te geleiden (vaak als onderdeel van een bredere verbindings- en piekstrategie).

Let op het woordimpedantie, niet alleen weerstand. Veel aardingsproblemen doen zich voor bij hogere frequenties, waarbij een geleider die er op een basismeter “prima” uitziet, zich nog steeds slecht gedraagt ​​vanwege de inductie, lengte en verbindingsgeometrie. Daarom kan de fysieke vorm van een aardgeleider net zo belangrijk zijn als het dwarsdoorsnede-oppervlak.

Pijnpunten van klanten Aardingsproblemen creëren

Als een systeem ooit een test op de bank heeft doorstaan, maar het niet heeft gehaald in een fabrieks-, voertuig- of buiteninstallatie, is aarding vaak onderdeel van het verhaal. Dit zijn de meest voorkomende pijnpunten van klanten die we tegenkomen in industriële en elektronische systemen:

• Willekeurige resets en onverklaarbare fouten: Onderbroken aardverbindingen kunnen spanningsverschuivingen veroorzaken die de besturingselektronica in verwarring brengen.
• EMI dat niet zal verdwijnen: Afscherming en filters kunnen een slecht retourpad of een hoogohmige verbinding tussen behuizingen niet volledig compenseren.
• Mislukte inspecties of vertragingen bij de naleving: Ontoereikende binding, onjuiste beëindigingen of slechte documentatie kunnen leiden tot herbewerking en planningsfouten.
• Oververhitting op aansluitpunten: Een “klein” contactprobleem wordt een hotspot bij foutstroom of herhaalde piekomstandigheden.
• Corrosie en loskomen: Buiten-, zee-, vochtige of chemische omgevingen kunnen verbindingen sneller verslechteren dan teams verwachten.
• Hoofdpijn bij de montage: Draden die te stijf, te kort of gevoelig voor vermoeidheid zijn, kunnen de productie inconsistent maken.

Het goede nieuws is dat de meeste hiervan te voorkomen zijn. De sleutel is het behandelen van aarding als een mechanisch en elektrisch ontwerpprobleem, en niet als een bijzaak.

Hoe u de juiste aarddraad kiest

Een betrouwbaar selectieproces begint met uw echte beperkingen, niet alleen met een catalogusbeschrijving. Gebruik dit raamwerk:

1) Definieer de aardingstaak

• Gaat het vooral om veiligheidsverbindingen, geluidsbeheersing, overspanningsafhandeling of een combinatie?
• Gaat het om het verbinden van behuizingen met behuizingen, het verbinden van deuren, het verbinden van panelen of het afsluiten van een kabelafscherming?

2) Breng de elektrische eisen in kaart

• Fout huidige verwachtingen: Het gedrag van een beveiligingsapparaat is afhankelijk van een pad met lage impedantie.
• Frequentie gedrag: Voor ruis en EMI presteren kortere en bredere geleiders vaak beter dan langere, smallere geleiders.
• Inschakelduur: Incidentele spanningspieken zijn anders dan continu stroom delen.

3) Pas de mechanische realiteit aan

• Zal het buigen (deuren, scharnieren, trillingen, robotica)? Zo ja, dan is een flexibele aardgeleider van cruciaal belang.
• Is de ruimte krap? Is er een herhaalde buigradiusvereiste?
• Zullen installateurs consistent toegang hebben tot de juiste momentbevestigingen?

4) Denk aan het milieu

• Vochtigheid, zoutnevel, chemicaliën, hoge temperaturen, blootstelling aan UV of olievervuiling kunnen de materiaalkeuze veranderen.
• Als corrosie waarschijnlijk is, zijn oppervlaktebehandelingen en verbindingshardware net zo belangrijk als geleidermateriaal.

5) Beslis vroegtijdig over de beëindigingsstrategie

• Ringklemmen, kabelschoenen, laslippen, boutverbindingen of klemverbindingen vereisen elk een andere geleiderconstructie.
• Consistentie bij beëindiging is gelijk aan consistentie in prestaties.

Als u minder verrassingen in de productie wilt, moet u deze beslissingen vastleggen voordat u de harnastekeningen voltooit. Dongguan Quande Electronics Co., Ltd. ondersteunt teams vaak door pasvorm, flexibiliteit en beëindigingscompatibiliteit te bevestigen vóór massaproductie.

Veelvoorkomende typen aardgeleiders en wanneer u ze moet gebruiken

Voor veel industriële kasten is de “beste” keuze een combinatie: een verbindingsbalk in het paneel, korte gevlochten banden voor deuren en bewegende delen, en goed afgesloten gevlochten geleiders voor vaste verbindingen.

Maatvoeringsoverwegingen die onverwachte mislukkingen voorkomen

Maatvoering is niet alleen ‘groter is beter’. Te grote afmetingen kunnen stijfheid, montageproblemen en vermoeidheid veroorzaken. Ondermaat kan oververhitten, het wissen van het beveiligingsapparaat mislukken of onstabiele referenties creëren. Houd deze principes in gedachten:

• Kortere beats dikkervoor veel geluidsgerelateerde problemen. Het verkleinen van de lengte verbetert vaak de prestaties meer dan het vergroten van de doorsnede.
• Breder kan rond kloppenbij hogere frequenties. Plat gevlochten banden kunnen de impedantie verminderen als ze op de juiste manier worden geïnstalleerd.
• Verbindingsgebied is belangrijk. Een dikke geleider op een klein contactvlak kan nog steeds slecht presteren.
• Thermische en foutgebeurtenissen zijn verschillend. Een geleider kan een korte foutpuls overleven, maar toch bezwijken onder herhaalde spanningspieken of verhitting bij een slechte verbinding.

Als uw ontwerp moet voldoen aan een bepaalde elektrische code of industriestandaard, gebruik dan de maatmethode van die standaard als basislijn en leg daar vervolgens mechanische en omgevingseisen op. Behandel bij twijfel de afsluiting en montage als eersteklas ontwerpitems en niet als ‘installateursgegevens’.

Installatiepraktijken die aarding maken of breken

De meeste aardingsfouten gebeuren bij interfaces. De dirigent is zelden het probleem; de verbinding is meestal. Deze praktijken verbeteren de resultaten dramatisch:

Gebruik schoon metaal-op-metaal contact waar hechting vereist is

• Verwijder verf, anodisatie of coatings op het verbindingspunt, tenzij de hardware is ontworpen om coatings betrouwbaar te doorboren.
• Gebruik geschikte sluitringen of bevestigingsmateriaal om de contactdruk in de loop van de tijd te behouden.

Controleer het loskomen onder trillingen

• Gebruik vergrendelingsmethoden die compatibel zijn met uw hardware en omgeving.
• Pas een consistent koppel toe en documenteer dit voor productie.

Minimaliseer de lengte en vermijd lussen

• Leg aardgeleiders zo kort en direct mogelijk.
• Vermijd grote lussen die interferentie kunnen opvangen, zoals een antenne.

Ontwerp voor beweging in plaats van te hopen dat het niet beweegt

• Bij deuren, scharnieren en trillende constructies gaat een gevlochten aardingsband met de juiste trekontlasting vaak langer mee dan een stijve draad.
• Respecteer de buigradius en zorg ervoor dat de band of draad niet de mechanische aanslag is.

Standaardiseer beëindigingen

• Kies een beëindigingsstijl en pas deze consistent toe op alle builds.
• Krimpkwaliteit, aansluiting van de nokken en voorbereiding van het contactoppervlak moeten gecontroleerde processen zijn.

Veelvoorkomende fouten en hoe u ze kunt vermijden

• Gebruik lange “pigtails” voor schildendie de hoogfrequente prestaties ondermijnen. Houd de afschermingsverbindingen kort en overweeg indien nodig klembenaderingen.
• Vertrouwen op chassiscontact door middel van verf. Als u metaalcontact niet kunt garanderen, ga er dan niet vanuit dat dit bestaat.
• Metalen mengen zonder planning. Verschillende metalen plus vocht kunnen corrosie versnellen en de weerstand verhogen.
• Het negeren van deurverbindingen. Een goede paneelgrond helpt niet als de deur een luidruchtige zwevende plaat wordt.
• Een stijve geleider te veel buigen. Trillingsmoeheid is reëel; kies een geleider die is ontworpen voor beweging.
• Alleen testen met een basiscontinuïteitspieptoon. Continuïteit is niet gelijk aan een robuuste verbinding met lage impedantie onder reële omstandigheden.

Hoe u de aardingskwaliteit in het veld kunt verifiëren

De verificatie moet overeenkomen met het risico. Voor een eenvoudige verlijming kan een controle met lage weerstand nuttig zijn. Voor gevoelige systemen heeft u mogelijk aanvullende methoden nodig. Praktische opties zijn onder meer:

• Visuele inspectie: Controleer of de coating is verwijderd, het type hardware en of de geleider niet onder spanning staat.
• Meting met lage weerstand: Meet over de hele verbinding met een instrument dat geschikt is voor werk met lage ohm, niet alleen met een eenvoudige multimeter.
• Wiggle-test: Beweeg voorzichtig deuren of harnassen terwijl u let op intermitterend gedrag.
• Thermische controle onder belasting: Hotspots laten vaak verbindingen met hoge weerstand zien.
• Validatie van geluidssymptomen: Als aarding bedoeld is om interferentie te verminderen, bevestig dit dan met voor-en-na-metingen die overeenkomen met uw werkelijke bedrijfsomstandigheden.

Als uw systeem van cruciaal belang is voor de veiligheid, volg dan de toepasselijke elektrische codes en organisatorische testprocedures. Dit artikel biedt algemene technische richtlijnen, maar de uiteindelijke acceptatiecriteria moeten overeenkomen met uw branche- en nalevingsverplichtingen.

Veelgestelde vragen

• Is een aardedraad hetzelfde als een neutrale draad?
  Nee. In veel systemen voert de nulleider retourstroom tijdens normaal bedrijf, terwijl de aardgeleider bedoeld is voor veiligheidsverbindingen en foutomstandigheden. Ze vervullen verschillende rollen en worden verschillend behandeld bij ontwerp en installatie.
• Wanneer moet ik een gevlochten aardingsband gebruiken in plaats van een gewone draad?

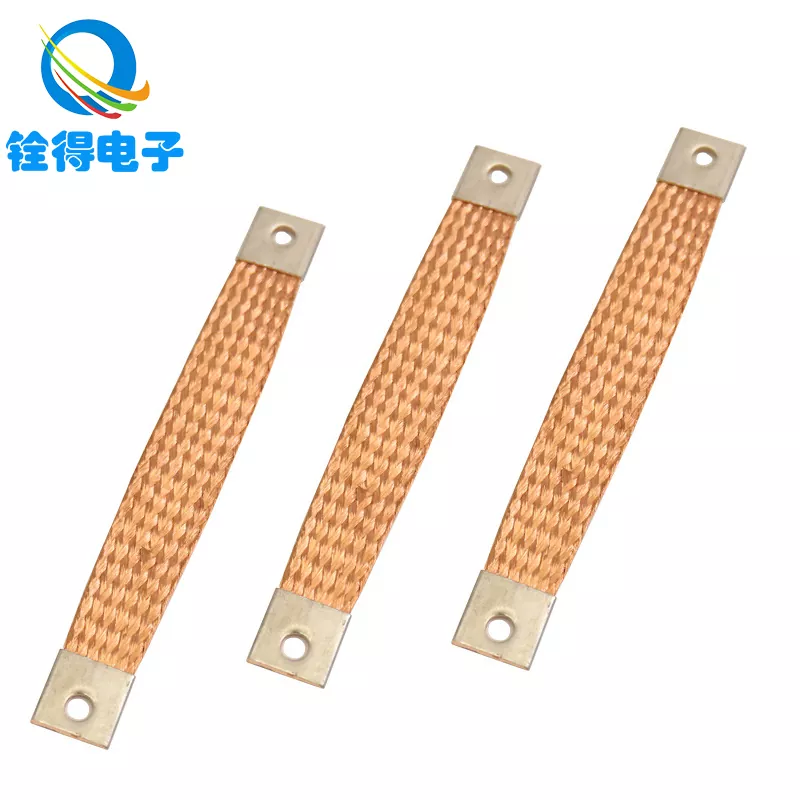

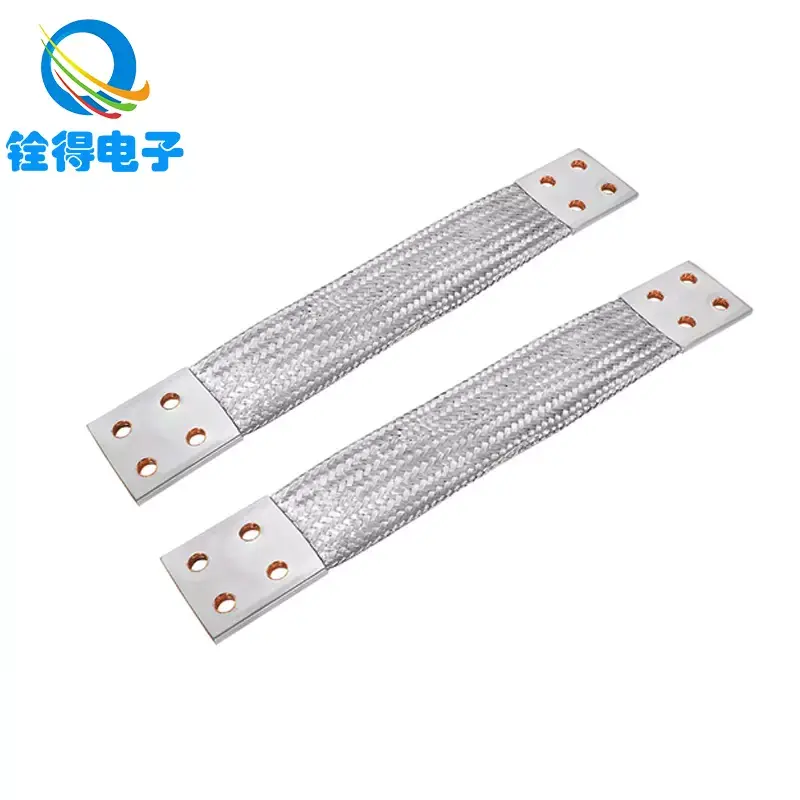

  Gevlochten banden hebben vaak de voorkeur voor het verbinden van bewegende delen, trillingsomgevingen of korte, brede verbindingen met lage impedantie die geluidsbeheersing ondersteunen. Ze kunnen ook de verlijming van deuren en behuizingen betrouwbaarder maken wanneer buigen onvermijdelijk is.
• Vermindert een dikkere aardedraad altijd de interferentie?
  Niet altijd. Het verkleinen van de lengte, het verbeteren van het verbindingsgebied en het gebruiken van een geometrie die de impedantie verlaagt, kan van meer belang zijn dan alleen het vergroten van de dwarsdoorsnede, vooral bij ruis met een hogere frequentie.
• Waarom is er nog steeds ruis in mijn systeem, ook al vertoont alles continuïteit?
  Continuïteit bewijst alleen maar dat er een geleidend pad is. Geluidsproblemen hebben vaak te maken met de impedantie bij bedrijfsfrequenties, een slechte verbindingsgeometrie, lange pigtails of inconsistente afsluitingen van de afscherming.
• Wat zorgt ervoor dat aardverbindingen na verloop van tijd mislukken?
  Veel voorkomende oorzaken zijn loskomen van trillingen, corrosie, slechte voorbereiding van het oppervlak, onvoldoende trekontlasting en inconsistente krimp- of kabelschoenkwaliteit. Blootstelling aan het milieu kan dit allemaal versnellen.
• Hoe kan ik de aarding consistenter maken in de productie?
  Standaardiseer hardware en aansluitingen, definieer koppelspecificaties, voorbereiding van het controleoppervlak en kies geleiders die passen bij het assemblageproces. Consistentie heeft net zoveel te maken met procesbeheersing als met de keuze van de geleider.
• Kan ik aardgeleiders op maat maken voor mijn behuizing of harnas?
  Ja. Veel fabrikanten bieden aangepaste lengtes, vlechtconstructies en beëindigingsopties. Als u weinig ruimte, bewegingsvrijheid of corrosiebeperkingen heeft, vermindert maatwerk vaak het nabewerkingswerk en verbetert het de betrouwbaarheid.

Volgende stappen

Als u te maken heeft met onverklaarbare EMI, inconsistent gedrag van apparatuur, problemen met de verbinding van deuren of aardingspunten die corroderen of loskomen, behandel de aarddraad dan niet als een accessoire. Behandel het als een ontworpen onderdeel met elektrische, mechanische en omgevingseisen.

Als u hulp nodig hebt bij het kiezen van een type aardgeleider, het definiëren van aansluitopties of het afstemmen van flexibiliteit en installatiebeperkingen, kunt u bij Dongguan Quande Electronics Co.,Ltd. kan uw evaluatie- en productiebehoeften ondersteunen. Deel uw toepassingsdetails en tekeningen, en we zullen u een praktische aardingsoplossing aanbevelen die u herhaaldelijk en vol vertrouwen kunt bouwen.neem contact met ons opom aan de slag te gaan.
