Waarom is gevlochten koperen buis de beste keuze voor EMI-afscherming en kabelbescherming?

Moderne elektronica wordt kleiner, sneller en veel gevoeliger voor ruis. Dat is geweldig, totdat een perfect ‘werkende’ kabel willekeurige resets, onstabiele signalen of mislukte conformiteitstests veroorzaakt. Als u te maken heeft met elektromagnetische interferentie, statische ontlading of bedrading die steeds beschadigd raakt en bekneld raakt in strakke montages,Gevlochten koperen buisis een van de meest praktische oplossingen die u kunt implementeren zonder uw hele systeem opnieuw te ontwerpen.

Abstract

In dit artikel wordt uitgelegd wat eenGevlochten koperen buiswel, de veelvoorkomende problemen die het oplost (EMI, slijtage, statische opbouw en mechanische belasting) en hoe u de juiste constructie voor uw omgeving kiest. U vindt ook een duidelijke selectiechecklist, best practices voor installatie en een vergelijkingstabel om u te helpen de materiaalopties (blank koper, vertind koper, verzilverd koper en roestvrijstalen varianten) af te stemmen op gebruiksscenario's in de praktijk, zodat u kunt voorkomen dat u te veel betaalt, te weinig specificeert of het op een manier installeert die de voordelen ervan teniet doet.

Inhoudsopgave

1. De pijnpunten van gevlochten koperen buis zijn opgelost
2. Wat gevlochten koperen buis is en hoe het werkt
3. Hoe u de juiste gevlochten koperen buis kiest
4. Vergelijkingstabel materiaal en constructie
5. Beste praktijken voor installatie en aarding
6. Waar het vaak wordt gebruikt
7. Inkoop en kwaliteitscontroles die er echt toe doen
8. Veelgestelde vragen
9. Conclusie

Overzicht

• Bepaal of uw probleem EMI, statische elektriciteit, slijtage of vermoeidheid bij krappe bochten is
• Begrijp de afschermingsprestaties en wat ‘dekking’ in de praktijk werkelijk betekent
• Kies de juiste materiaalafwerking voor uw omgeving (vochtigheid, zout, hitte)
• Pas de juiste maat aan, zodat hij past zonder dat de kabel verstikt of gaten achterlaat
• Installeer het met de juiste aansluitingen, zodat de afscherming niet “decoratief” wordt
• Valideer met eenvoudige controles: continuïteit, pasvorm en aardingsintegriteit

De pijnpunten van gevlochten koperen buis zijn opgelost

Mensen beginnen meestal te zoekenGevlochten koperen buiswanneer er iets “op mysterieuze wijze” misgaat, vooral in assemblages met motoren, omvormers, schakelende voedingen, relais of dichte kabelbomen. Dit zijn de meest voorkomende pijnpunten die het aanpakt:

• Onstabiele signalen en EMI-hoofdpijn:Ruiskoppeling kan gegevensfouten, sensordrift, audiozoem of intermitterende communicatiestoringen veroorzaken die lastig te debuggen zijn.
• Mislukte EMC- of conformiteitstests:U slaagt voor functietests, maar emissie- of gevoeligheidstests werken niet mee – vaak als gevolg van gaten in de afscherming of een zwakke aarding.
• Slijtage en mechanische slijtage:Kabels die door metalen randen, bewegende constructies of trillingsgevoelige systemen worden geleid, kunnen na verloop van tijd door de isolatie heen slijten.
• Opbouw van statische elektriciteit:In droge omgevingen of bewegende kabeldragers kan statische elektriciteit zich ophopen en zich ontladen in gevoelige componenten.
• Strakke routing en herhaaldelijk buigen:Sommige beschermhoezen zijn stijf of omvangrijk. Een gevlochten buis voegt bescherming toe terwijl hij nog steeds buigt en buigt met het harnas.

Het kernidee: een gevlochten buis is niet alleen maar ‘een hoes’. Het is een functionele laag die interferentie kan verminderen, bedrading kan beschermen en een gecontroleerd pad kan bieden voor ongewenste elektrische energie, mits correct gespecificeerd en geïnstalleerd.

Wat gevlochten koperen buis is en hoe het werkt

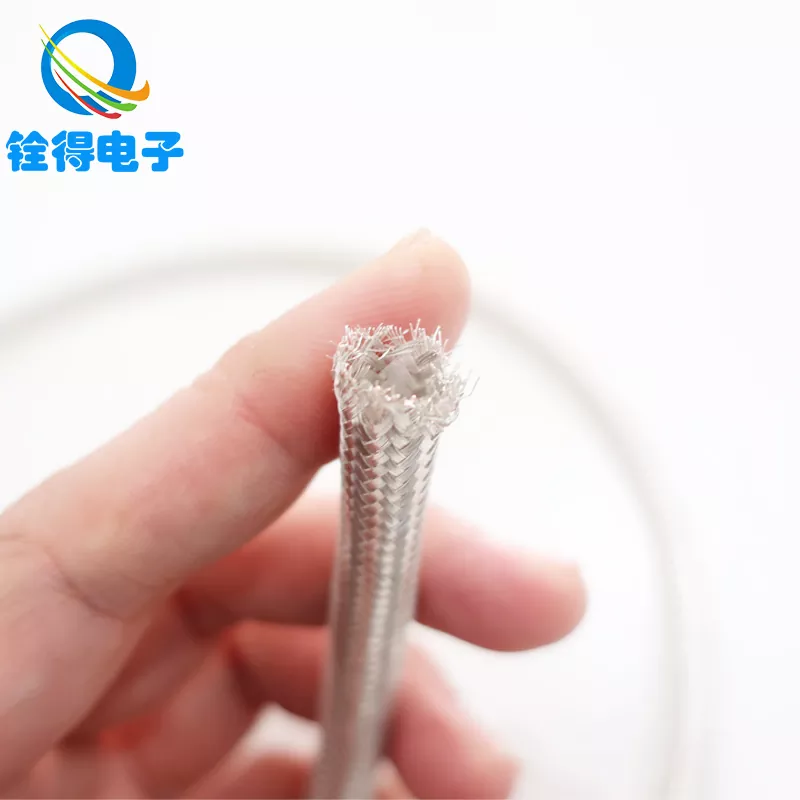

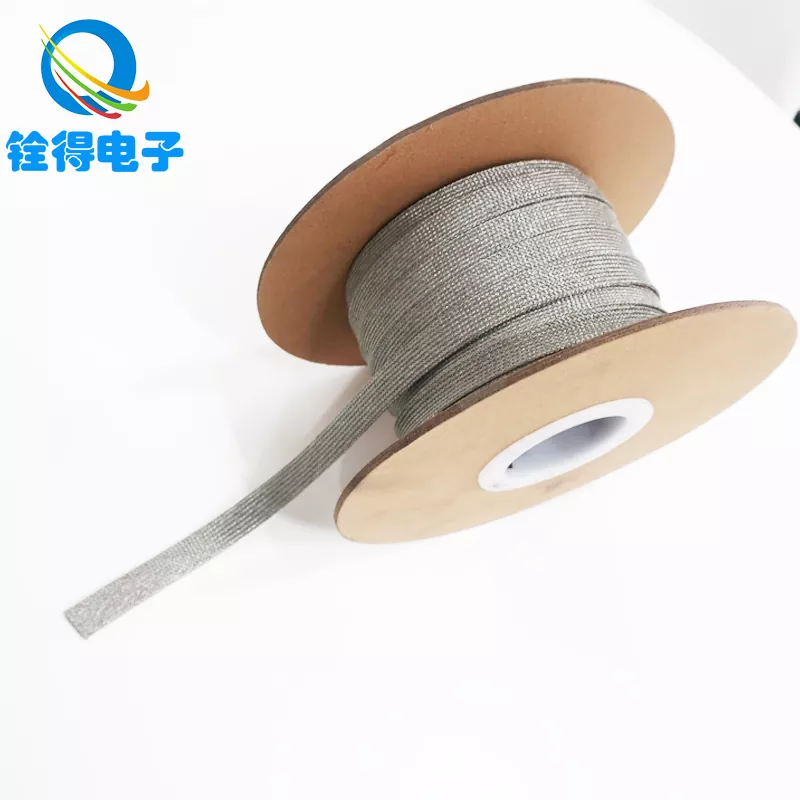

A Gevlochten koperen buisis een buisvormig gaas gemaakt door geleidende draadstrengen in een flexibele huls te vlechten. Omdat het een geleidend netwerk rond de kabelbundel vormt, kan het helpen:

• Verzwak elektromagnetische interferentiedoor gevoelige geleiders te omringen met een geleidende barrière
• Verminder de uitstootdoor geluid tegen te houden dat anders naar buiten zou uitstralen
• Zorg voor statische ontladingsmogelijkhedenwanneer aangesloten op een geschikt aardpad
• Verbeter mechanische beschermingtegen schuren, compressie en schuren

In echte systemen zijn de prestaties afhankelijk van details: de dichtheid van het vlechtwerk, de dekking, de draaddiameter en – het allerbelangrijkste – hoe u de vlecht afsluit en aardt. Een hoogwaardige vlecht met een slechte afsluiting kan slechter presteren dan een gemiddelde vlecht die correct is geïnstalleerd.

Hoe u de juiste gevlochten koperen buis kiest

Het kiezen van eenGevlochten koperen buisgaat niet over het kiezen van de “duurste” optie. Het gaat erom de eigenschappen van de buis af te stemmen op uw omgeving en uw faalwijze. Gebruik deze controlelijst:

• Definieer het primaire doel:EMI-afscherming, bescherming tegen schuren, statische ontlading, continuïteit van de aarding of een combinatie?
• Bevestig de omgeving:binnen droog, vochtig, zoutnevel, hoge temperatuur, blootstelling aan chemicaliën of buitenruimte?
• Afmeting kabelbundel meten:buitendiameter (OD) van het harnas, plus uitbreidingsbehoeften voor connectoren.
• Materiaal/afwerking bepalen:blank koper voor gecontroleerde omgevingen, vertind voor corrosiebestendigheid, verzilverd voor speciale geleidbaarheidsbehoeften, of roestvrijstalen opties voor zware omstandigheden.
• Controleer de dekking en dichtheid van de vlecht:een hogere dekking verbetert doorgaans de afscherming, maar kan de luchtstroom verminderen en de stijfheid vergroten.
• Plan de beëindigingsmethode:klem-, krimp-, soldeer- of afschermingsband - dit heeft meer invloed op de prestaties dan veel mensen verwachten.

Een praktische maatregel: kies een binnendiameter die soepel over de bundel past, zonder deze te forceren. Te strak en je vervormt de vlecht (en zet de kabel onder spanning). Te los en je creëert gaten, beweging en inconsistent contact.

Vergelijkingstabel materiaal en constructie

Beste praktijken voor installatie en aarding

Dit is waar veel afschermingsprojecten mislukken – niet omdat de vlecht ‘slecht’ is, maar omdat de installatie deze ineffectief maakt. Houd het simpel en gedisciplineerd:

• Zorg voor een continue dekking:Vermijd grote openingen, opengetrokken secties of abrupte diameterovergangen die lekkagepaden voor interferentie creëren.
• Correct beëindigen:Gebruik indien mogelijk een klem- of afsluitband die consistent 360 graden contact rondom de vlecht creëert.
• Grond met de bedoeling:Als u afschermingsprestaties wilt, sluit u de vlecht aan op een stabiele aardreferentie via een pad met lage impedantie. Lange, dunne ‘pigtails’ kunnen de effectiviteit bij hogere frequenties verminderen.
• Bescherm de uiteinden:Voeg warmtekrimp of mechanische trekontlasting toe om rafelen te voorkomen en schade door scherpe randen aan de onderliggende isolatie te verminderen.
• Rekening houden met beweging:Zorg ervoor dat er bij bewegende harnassen voldoende speling is, zodat de vlecht niet het stresspunt wordt.

Een snelle validatie-gewoonte: voer na installatie een continuïteitscontrole uit over de lengte van de vlecht en bevestig dat uw aansluitpunten stevig mechanisch contact hebben. Als de vlecht aan het uiteinde vrij kan draaien, is uw “schild” mogelijk niet vastgemaakt zoals u denkt dat het is.

Waar het vaak wordt gebruikt

Je zult het zienGevlochten koperen buisin elke branche waar gevoelige signalen worden gecombineerd met luidruchtige vermogenselektronica of krappe bedradingsbeperkingen. Veelvoorkomende scenario's zijn onder meer:

• Computers en dataapparatuur:het beschermen van interne gegevens en stroomleidingen tegen interferentie en mechanische slijtage
• Communicatiesystemen:het minimaliseren van externe interferentie en het verminderen van overspraak tussen harnassen
• Auto-elektronica:ter ondersteuning van een stabiele werking in complexe elektromagnetische omgevingen aan boord
• Industriële automatisering:kabelbescherming rond PLC-besturingsbedrading, motoraandrijvingen en sensorharnassen
• Medische apparatuur:verbeterde elektromagnetische stabiliteit voor precisie-instrumenten en diagnostische systemen

Als uw systeem schakelingen, snelle transiënten of dichte kabelboomgeleiding omvat, kan een gevlochten hoes een van de meest kosteneffectieve verbeteringen zijn, vooral vergeleken met het opnieuw ontwerpen van kaarten, het veranderen van kabelroutes of het overal toevoegen van omvangrijke filters.

Inkoop en kwaliteitscontroles die er echt toe doen

Niet alle gevlochten buizen zijn gelijk. Twee buizen kunnen er in één oogopslag hetzelfde uitzien en heel anders presteren in echte assemblages. Concentreer u bij het beoordelen van leveranciers op tastbare indicatoren:

• Uniforme vlechtstructuur:consistent weefsel vermindert zwakke plekken en verbetert de herhaalbaarheid bij de installatie
• Stabiele afmetingen:binnendiameter en uitzettingsgedrag moeten voorspelbaar zijn over batches heen
• Materiaal- en afwerkingconsistentie:De kwaliteit van de beplating/afwerking beïnvloedt de corrosieweerstand en de elektrische stabiliteit op lange termijn
• Mechanische bediening:goede vlechten zijn bestand tegen rafelen, vervormen en blijven haken tijdens het routeren
• Ondersteuning voor maatwerk:Als uw harnassen ongebruikelijke diameters, lengtes of aansluitbehoeften hebben, kan maatwerk tijd besparen en het montagerisico verminderen

Dit is waar het werken met een ervaren fabrikant het vallen en opstaan ​​kan verminderen. Bijvoorbeeld,Dongguan Quande Electronics Co., Ltd. produceert gevlochten koperen buisopties bedoeld voor afscherming en kabelbescherming in meerdere toepassingsomgevingen, en kan verschillende materiaalkeuzes en specificaties ondersteunen, afhankelijk van hoe u van plan bent de hoes te routeren en af ​​te sluiten.

Veelgestelde vragen

Vraag 1: Werkt een gevlochten koperen buis zowel als afscherming als fysieke bescherming?
A:Ja. Het kan elektromagnetische interferentie helpen verminderen en tegelijkertijd kabels beschermen tegen slijtage en compressie. De balans hangt af van de vlechtdichtheid en hoe de buis is geïnstalleerd.

Vraag 2: Is vertind koper altijd beter dan blank koper?
A:Niet altijd. Blank koper presteert goed in gecontroleerde omgevingen en is vaak kosteneffectiever. Vertind koper is een slimmere keuze als vochtigheid, oxidatierisico of een lange levensduur in zwaardere omgevingen van belang zijn.

Vraag 3: Hoe bepaal ik de maat van gevlochten koperen buis voor een kabelbundel?
A:Meet de buitendiameter van de volledige bundel (inclusief de dikte van de mantel) en kies een binnendiameter die zonder forceren erop schuift. Als de bundel connectoren heeft, overweeg dan een uitbreidbare hoes of plan de installatie vóór beëindiging.

Vraag 4: Waarom werkt afscherming soms “niet”, zelfs niet met een gevlochten hoes?
A:De meest voorkomende reden is een slechte afsluiting of aarding. Als de vlecht niet goed is verbonden (of als het aardingspad een hoge impedantie heeft), kan de effectiviteit van de afscherming dramatisch afnemen.

Vraag 5: Kunnen gevlochten koperen buizen helpen bij statische elektriciteit?
A:Dat kan, zolang het maar is aangesloten op een gecontroleerd afvoertraject. De geleidbaarheid van de vlecht kan de opbouw van statische elektriciteit helpen afvoeren, in plaats van dat deze zich op onvoorspelbare wijze ophoopt en ontlaadt.

Conclusie

Als u tegen EMI vecht, op zoek bent naar periodieke fouten of harnassen probeert te beschermen in krappe, stressvolle routeringspaden,Gevlochten koperen buisis een van die upgrades die buitengewone resultaten kunnen opleveren, zonder uw hele ontwerp op zijn kop te zetten. De truc is om het juiste materiaal voor uw omgeving te kiezen, het juiste formaat te kiezen en het zo af te sluiten dat continue afscherming en betrouwbaar contact behouden blijven.

Als u hulp nodig heeft bij het selecteren van de juiste specificatie, of als u een hardnekkig interferentie- of duurzaamheidsprobleem bij een echte montage probeert op te lossen,Dongguan Quande Electronics Co., Ltd.kan uw project ondersteunen met gevlochten koperen buisopties die zijn afgestemd op uw toepassing. Klaar om over te stappen van “gissen” naar een schonere, betrouwbaardere bedradingsoplossing?neem contact met ons opom uw wensen te bespreken en een praktisch advies te krijgen.
