Waarom is een aarddraad essentieel voor veilige elektrische systemen?

Abstract

A Aardingsdraadwordt vaak behandeld als een item uit een selectievakje, totdat er iets misgaat: het chassis van een machine tintelt, een stroomonderbreker struikelt willekeurig, een sensor leest afval, of een stroomstoot schakelt een besturingskaart uit. In dit artikel wordt uiteengezet wat een aardedraad eigenlijk doet, hoe deze verschilt van ‘neutraal’ waarom hechting belangrijk is, en welke selectie- en installatiedetails het vaakst voor klantenpijn zorgen. Je krijgt ook een duidelijke, veldvriendelijke checklist, een vergelijkingstabel van veelvoorkomende aarddraadtypen en een veelgestelde vraag over het oplossen van problemen voor terugkerende problemen.

Inhoudsopgave

• Wat is een aardedraad en welk probleem lost deze op?
• Grond versus neutraal versus binding: de verwarring die mislukkingen veroorzaakt
• Pijnpunten van de klant: een goede aarddraad vermindert het aantal pijnpunten
• Soorten aardingsdraden en waar ze allemaal passen
• Hoe u de juiste aarddraad voor uw project kiest
• Best practices voor installatie die herbewerking voorkomen
• Veel voorkomende fouten en snelle oplossingen
• Inspectie- en onderhoudstips
• Veelgestelde vragen

Overzicht

1. Definieer de aarddraad in duidelijke taal en leg het ‘foutstroompad’ uit.
2. Verduidelijk grond, neutraal en binding om typische misvattingen te elimineren.
3. Breng pijnpunten uit de praktijk (schokrisico, EMI/geluid, hinderlijke reizen, schade aan apparatuur) in kaart met de kwaliteit van de aarding.
4. Vergelijk massieve, gestrande, gevlochten en vertinde opties met typische toepassingen.
5. Selectiechecklist: omvang, flexibiliteit, omgeving, beëindigingen en nalevingsoverwegingen.
6. Installatiestappen en afwerkingsdetails die de betrouwbaarheid bepalen.
7. Probleemoplossing: aardlussen, intermitterende continuïteit, corrosie en trillingsstoringen.
8. Onderhouds- en documentatiepraktijken voor veiligheid op lange termijn.

Wat is een aardedraad en welk probleem lost deze op?

In de kern is eenAardingsdraadis een speciale geleider die blootliggende metalen onderdelen (zoals apparatuurbehuizingen, motorframes, bedieningspanelen, kabelgoten en kabelgoten) op een aardingssysteem. De belangrijkste taak is niet ‘de elektriciteit laten verdwijnen’. Het is de taak om te zorgen voor eenlage impedantie, voorspelbaar padvoor foutstroom, zodat beveiligingsapparaten (zekeringen, stroomonderbrekers, RCD/RCBO-beveiliging, indien gebruikt) snel kunnen werken.

Beschouw een aardedraad als de nooduitgang voor gevaarlijke stroom. Wanneer de isolatie mislukt of een stroomvoerende geleider een metalen chassis raakt, ontstaat er een foutstroom wil stromen. Als de foutstroom een goed pad door een correct geïnstalleerde aarddraad heeft, kan het beveiligingsapparaat de abnormale toestand detecteren en koppel de stroom snel los. Als het pad slecht is (losse verbinding, corrosie, te kleine draad, geverfd contactoppervlak), kan er stroom “lekken” via onbedoelde paden. inclusief u, lagers, signaalschilden of gevoelige elektronica.

Grond versus neutraal versus binding: de verwarring die mislukkingen veroorzaakt

Veel projectproblemen komen voort uit het vermengen van drie verschillende ideeën:

• Neutraleis bij normaal bedrijf (in veel AC-systemen) een stroomvoerende retourgeleider. Dit is niet hetzelfde als apparatuuraarde.
• Aarde (aarding)is een verbinding met aarde/aardelektroden en het aardingsnetwerk dat wordt gebruikt voor veiligheid en referentiepotentiaal.
• Verbindenis het doelbewust verbinden van metalen onderdelen, zodat ze hetzelfde elektrische potentieel delen en fouten betrouwbaar kunnen verhelpen.

De praktische afhaalmaaltijd: uwAardingsdraadmaakt meestal deel uit van de verbinding voor de veiligheid van apparatuur en moet continu en mechanisch betrouwbaar zijn, en elektrisch lage weerstand. Als neutraal en aarde op de verkeerde plaats (of op meerdere plaatsen) met elkaar zijn verbonden, kunt u circulatiestromen creëren, geluidsproblemen en onvoorspelbaar struikelen.

Pijnpunten van de klant: een goede aarddraad vermindert het aantal pijnpunten

Wanneer klanten klagen over “willekeurige” elektrische problemen, is aarding vaak de stille oorzaak. Hier zijn de pijnpunten die een correct ontworpen en geïnstalleerdAardingsdraadhelpt verminderen:

• Schokrisico's en veiligheidsincidenten:een goed verbonden chassis blijft onder foutomstandigheden dichtbij het aardpotentiaal.
• Hinderlijk struikelen:slechte verbindingen kunnen periodieke foutsignaturen veroorzaken, vooral bij trillingen of vocht.
• EMI/ruis in signalen:sensoren, PLC-ingangen en communicatielijnen kunnen zich onregelmatig gedragen als de aardingsreferentie instabiel is.
• Schade door spanningspieken en bliksemtransiënten:een robuust aardingsnetwerk helpt tijdelijke energiepaden te beheren.
• Lager- en motorproblemen:Zwerfstromen kunnen door lagers dringen als de verbinding zwak of inconsistent is.
• Kostbare herbewerking:Aardingsfouten zijn zelden zichtbaar tot de inbedrijfstelling – wanneer elk uur duur is.

Een goede aardingskabelstrategie verandert “mysterieuze downtime” in voorspelbare prestaties. Dat is wat kopers uiteindelijk willen: minder terugbelverzoeken, schonere data en meer veiliger apparatuur die zonder problemen door de inspectie komt.

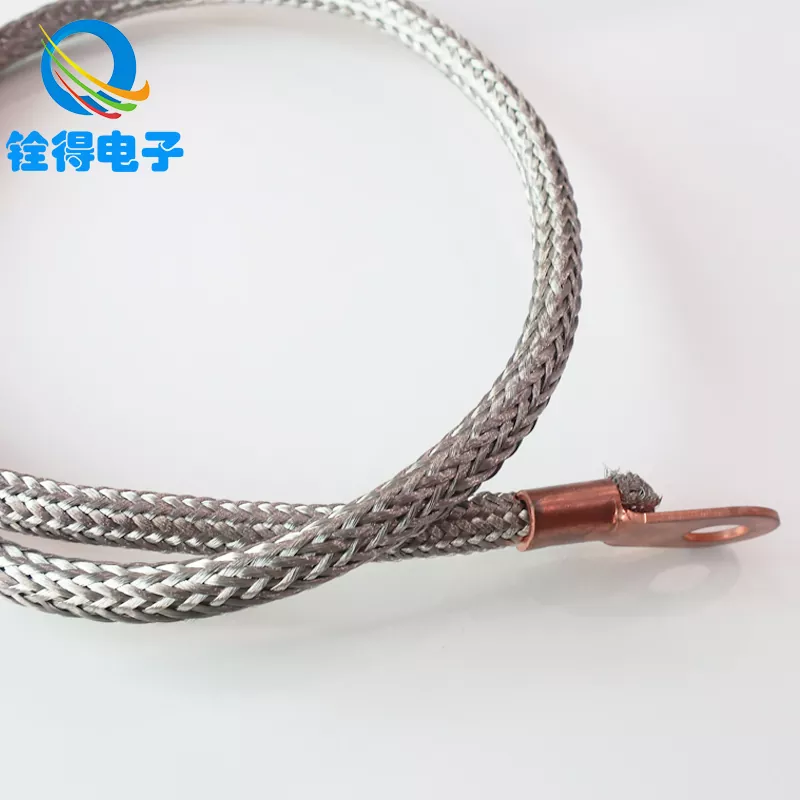

Soorten aardingsdraden en waar ze allemaal passen

Niet elkeAardingsdraadis hetzelfde. De “beste” keuze hangt af van beweging, trillingen, omgeving en beëindigingsmethode.

Als uw toepassing deuren, verwijderbare deksels of trillingen omvat (denk aan generatoren, EV-laders, CNC-machines, liften en metalen kasten die dagelijks open/dicht gaan), gevlochten opties kunnen vermoeidheidsgerelateerde storingen dramatisch verminderen.

Hoe u de juiste aarddraad voor uw project kiest

Het kiezen van eenAardingsdraadgaat minder over “dikker is altijd beter” en meer over het betrouwbaar voldoen aan de veiligheidseisen onder reële omstandigheden op de locatie. Gebruik deze checklist om de klassieke spijt van kopers te voorkomen:

• Elektrisch vermogen:Dimensioneer de geleider volgens de toepasselijke code/standaard en het stroomopwaartse beveiligingsapparaat. Het aardpad moet veilig lang genoeg foutstroom geleiden om de bescherming te laten werken.
• Mechanische omgeving:Als het beweegt, buigt of trilt, geef dan prioriteit aan flexibiliteit (gevlochten of gevlochten) en trekontlasting.
• Blootstelling aan corrosie:Vochtigheid, zoutnevel, chemicaliën en buiteninstallaties profiteren vaak van vertind koper en beschermde aansluitingen.
• Beëindigingsmethode:Zorg ervoor dat het draadtype overeenkomt met kabelschoenen, adereindhulzen, krimpgereedschappen en koppelspecificaties. Een goede draad faalt als de afsluiting slordig is.
• Routeringsbeperkingen:Vermijd scherpe randen en knelpunten. Plan voor servicelussen waar panelen opengaan.
• Consistentie en documentatie:Standaardiseer onderdeelnummers en installatie-aantekeningen voor alle builds, zodat onderhoudsteams niet hoeven te gissen.

Dit is waar een gespecialiseerde fabrikant kan helpen.Dongguan Quande Electronics Co., Ltd. ondersteunt aardgeleideroplossingen die in de industrie worden gebruikt en elektrische toepassingen, inclusief flexibele gevlochten opties wanneer beweging en betrouwbaarheid belangrijk zijn. Voor kopers is de overwinning het verminderen van de variabiliteit: consistent constructie en voorspelbare bediening tijdens de montage zorgen voor minder verrassingen bij de inbedrijfstelling.

Best practices voor installatie die herbewerking voorkomen

De meeste aardingsfouten worden niet veroorzaakt door de geleider zelf, maar door vakmanschap. Hier is een in de praktijk bewezen aanpak die eenAardingsdraadjarenlang betrouwbaar:

Eén eenvoudige gewoonte die hoofdpijn bespaart: behandel aardingspunten als kritische veiligheidscomponenten, en niet als ‘extra schroeven’. Etiketteer ze, inspecteer ze en houd ze toegankelijk.

Veel voorkomende fouten en snelle oplossingen

Dit zijn de recidivisten die de meeste klachten van klanten veroorzaken, plus de snelste corrigerende maatregelen:

• Aarding op geverfd metaal:verwijder de verf bij de nokken en gebruik het juiste hechtmateriaal.
• Ondermaatse geleider “omdat hij geen stroom geleidt”:maat voor foutcondities, niet voor normale werking.
• Massieve draad gebruiken op bewegende deuren:schakel over naar gevlochten of gevlochten aarddraad met trekontlasting.
• Losse bevestigingsmiddelen na trillingen:pas de juiste aandraaimomenten toe, vergrendel hardware waar nodig en controleer het opnieuw aandraaien na het inbranden.
• Rommelige routing nabij scherpe randen:voeg randbescherming, doorvoertules en klemmen toe; houd het grondpad fysiek beschermd.
• Meerdere grond/neutrale obligaties waar ze niet zouden moeten zijn:bekijk het systeemdiagram en corrigeer de verbindingspunten volgens uw standaard- en locatieregels.

Inspectie- en onderhoudstips

A Aardingsdraadis slechts zo betrouwbaar als zijn zwakste verbinding. Bouw deze controles in bij routineonderhoud, vooral bij hoge trillingen of buiteninstallaties:

• Visuele inspectie:let op verkleuring, rafelige vlechtwerk, corrosie rond de nokken en losse klemmen.
• Mechanische controle:test voorzichtig op beweging bij terminals; alles wat wiebelt, is een toekomstige mislukking.
• Continuïteit steekproefsgewijze controles:verifieer de lage weerstand van chassis/deur tot grondbalk tijdens geplande stilstanden.
• Milieuafdichting:op vochtige of corrosieve locaties dient u de afdichting te verbeteren en corrosiebestendige materialen en beschermhoezen te overwegen.
• Documentatie:registreer de resultaten van aardingstests en eventuele wijzigingen; toekomstige probleemoplossing wordt aanzienlijk sneller.

Veelgestelde vragen

Vraag: Kan ik elke draad als aardingsdraad gebruiken als deze “op metaal is aangesloten”?
A:Het moet geschikt zijn voor de toepassing en de juiste afmetingen hebben voor foutstroompaden volgens uw geldende code/standaard. Bovendien zijn de aansluitmethode en de voorbereiding van het contactoppervlak net zo belangrijk als de geleider zelf.

Vraag: Waarom zie ik ruis of onstabiele sensormetingen, zelfs als de aardedraad is aangesloten?
A:Veelvoorkomende oorzaken zijn onder meer losse verbindingspunten, slechte geleiding in de buurt van kabels met hoge stroomsterkte, meerdere verbindingspunten die circulatiestromen veroorzaken, of een zwak referentiepunt tussen panelen. Verbeter de integriteit van verbindingen, scheid gevoelige signaalroutes van stroomroutes en bekijk waar verbindingen plaatsvinden.

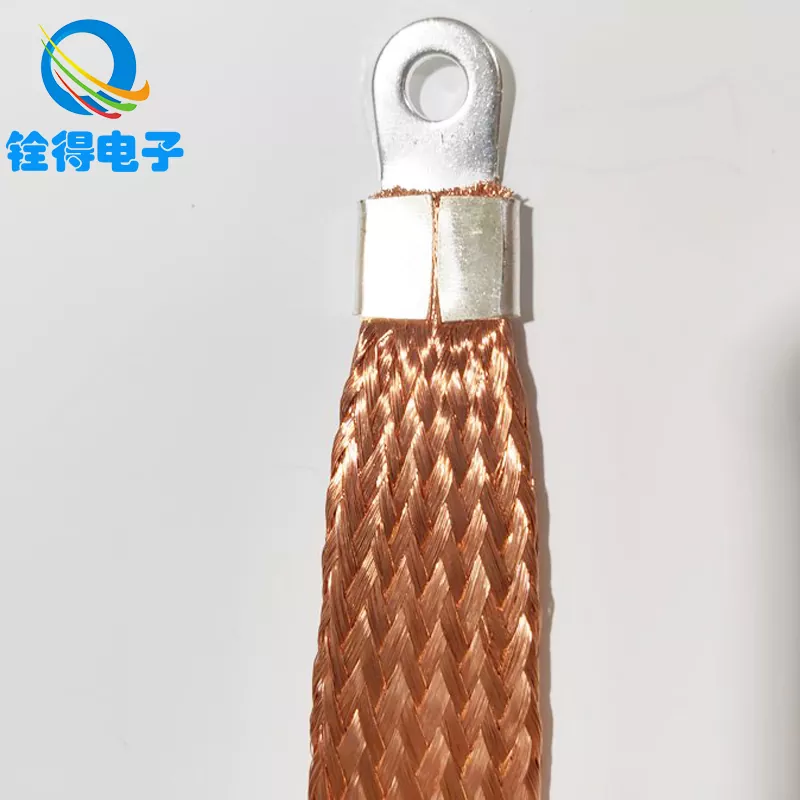

Vraag: Wanneer moet ik gevlochten aardedraad overwegen?
A:Als er sprake is van beweging of trillingen – deuren, scharnierende afdekkingen, machinebeveiligingen, flexibele verbindingen of elke andere plek waar een vaste geleider na verloop van tijd vermoeid zou raken. Er wordt vaak gekozen voor gevlochten opties om intermitterende continuïteitsstoringen te verminderen.

Vraag: Betekent een dikkere aarddraad altijd een betere bescherming?
A:Niet automatisch. Het doel is een foutpad met lage impedantie dat past bij het beveiligingsapparaat en de installatieregels. Te grote afmetingen kunnen routerings-/beëindigingsproblemen veroorzaken als kabelschoenen en hardware niet op elkaar zijn afgestemd. “Juist formaat + correct geïnstalleerd” is beter dan “zeer dik + slecht afgesloten.”

Vraag: Waarom schakelt mijn stroomonderbreker of RCD/RCBO uit tijdens het opstarten, ook al is er niets “mis”?
A:Opstarttransiënten, lekstromen van filters/VFD's, vocht of onstabiele verbindingen kunnen trippen veroorzaken. Controleer de continuïteit van de aarding, controleer de staat van de isolatie, bevestig het juiste type beveiligingsapparaat en controleer de aardings-/verbindingsindeling op onbedoelde parallelle paden.

Vraag: Wat is de snelste manier om te bevestigen dat mijn aarddraadverbinding zijn werk doet?
A:Voer een continuïteitstest uit tussen het chassis van de apparatuur (en eventuele deuren/afschermingen) en de hoofdaardingsbalk, en controleer vervolgens of de aansluitingen stevig vastzitten en op schoon metaal zijn bevestigd. Documenteer het resultaat, zodat veranderingen in de loop van de tijd gemakkelijk te herkennen zijn.

Laatste afhaalmaaltijd

A Aardingsdraadis niet alleen een veiligheidsformaliteit, het is een prestatiecomponent. Het vermindert het risico op schokken, verbetert de systeemstabiliteit, beschermt elektronica, en bespaart tijd tijdens de inbedrijfstelling door het voorkomen van ‘spookfouten’ die dagen verspillen. Als je aarden beschouwt als een ontworpen systeem (en niet als een bijzaak), u krijgt veiliger installaties en rustiger onderhoudsteams.

Als u aardgeleiders specificeert voor panelen, apparatuurbehuizingen of flexibele verbindingspunten,Dongguan Quande Electronics Co., Ltd.kan u helpen de stijl van de geleider af te stemmen op reële bedrijfsomstandigheden. Klaar om nabewerking te verminderen en de betrouwbaarheid te verbeteren?Neem contact met ons opmet uw sollicitatiegegevens, en wij helpen u bij het kiezen van een aardingsoplossing die past bij uw omgeving, bewegingsbehoeften en installatieworkflow.
