Waarom kiezen voor koperen gevlochten draden voor flexibele verbindingen met lage weerstand?

Abstract

Koperen gevlochten dradenzijn de ‘stille helden’ op het gebied van aardingssystemen, stroomdistributie, lasapparatuur, schakelapparatuur, batterijen en trillingsgevoelige machines. Kopers worstelen meestal niet met het idee van ‘vlecht’ zelf; ze worstelen met de resultaten: onstabiele aarding, oververhitte jumpers, gebarsten nokken, onverwachte stilstand en inconsistente kwaliteit van batch tot batch. In deze gids wordt uiteengezet hoe met koper gevlochten draden werken, waar ze beter presteren dan massieve geleiders, hoe u de juiste vlecht specificeert en hoe u de meest voorkomende inkoopfouten kunt vermijden. Onderweg vindt u selectiechecklists, een praktische vergelijkingstabel en een sectie voor probleemoplossing, zodat u uw toepassing kunt afstemmen op de juiste constructie.

Inhoudsopgave

• Overzicht
• Wat zijn kopergevlochten draden en waar worden ze gebruikt?
• Welke pijnpunten lossen kopergevlochten draden op?
• Hoe specificeer je de juiste vlecht?
• Vlechtopties vergeleken in een praktische tabel
• Hoe installeer en onderhoud je gevlochten verbindingen?
• Probleemoplossing: waarom raakt een vlecht oververhit of mislukt deze?
• Welke kwaliteitscontroles zijn er eigenlijk van belang voor kopers?
• Veelgestelde vragen
• Afsluitende gedachten

Overzicht

• Definieer gevlochten koperdraden en de typische gebruiksscenario's voor "jumper/aardingsbanden".
• Verbind pijnpunten van kopers met meetbare technische vereisten
• Leg de belangrijkste specificatie-items uit: doorsnede, aantal strengen, beplating, isolatie, aansluitingen
• Zorg voor een beslissingstabel en een checklist voor kopers
• Behandel installatiepraktijken die hotspots en vroegtijdige uitval voorkomen
• Deel een probleemoplossingskaart voor oververhitting, corrosie, rafels en scheuren
• Laat zien wat u van een leverancier moet vragen voor consistente kwaliteit en traceerbaarheid

Wat zijn kopergevlochten draden en waar worden ze gebruikt?

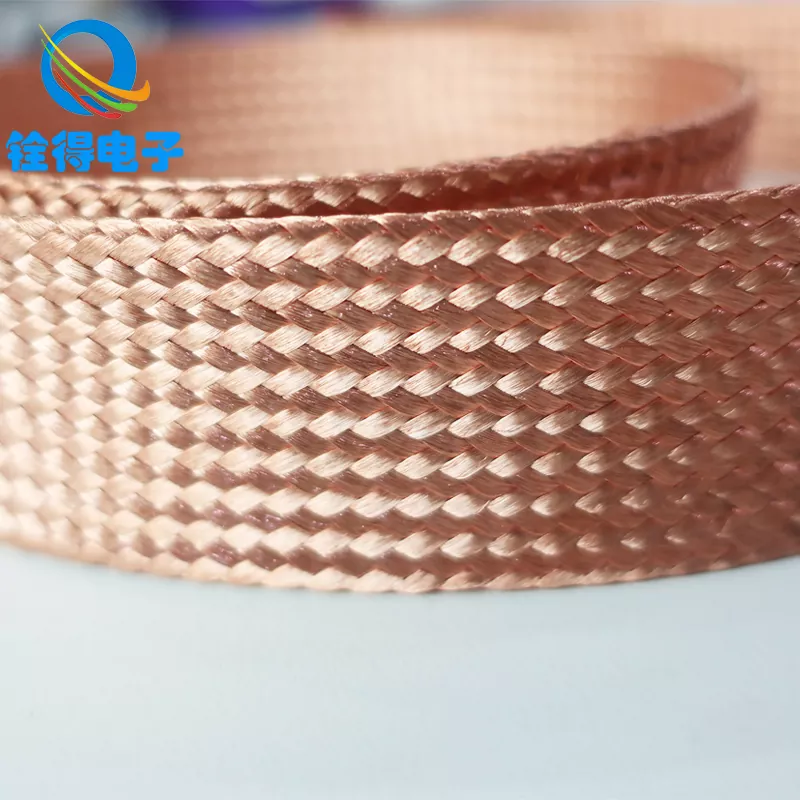

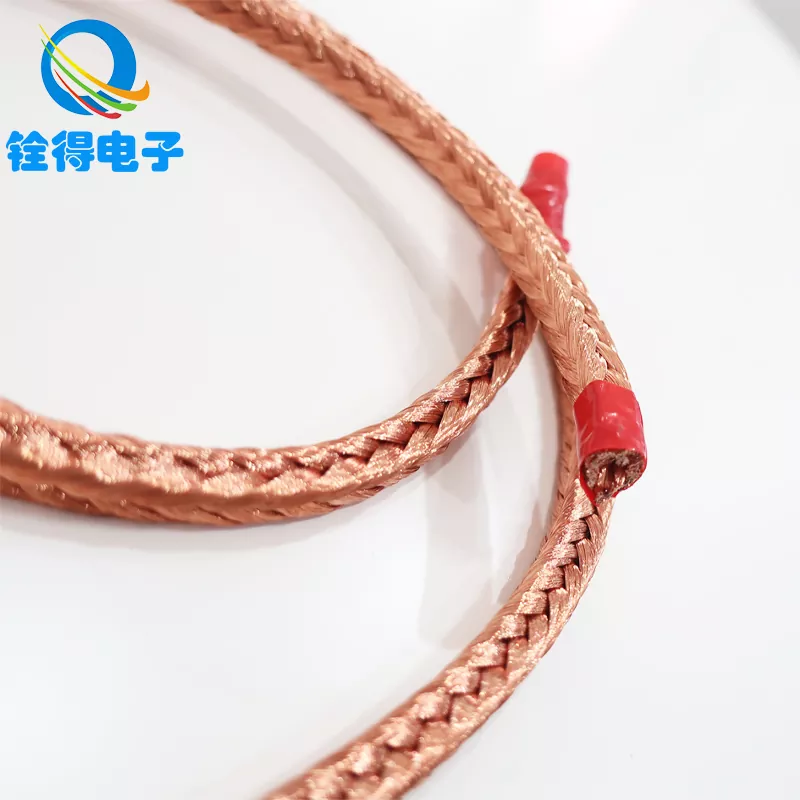

Met koper gevlochten draden zijn flexibele geleiders die worden gemaakt door veel fijne koperdraden tot een platte of buisvormige vlecht te weven. In plaats van de stroom door één stijve kern te forceren, verspreidt een vlecht de stroom over meerdere strengen en over een groter oppervlak. Die structuur is de reden waarom gevlochten draden zo populair zijn op plaatsen waar beweging, trillingen en herhaaldelijk buigen een massieve geleider zouden vermoeien.

Veel voorkomende toepassingen zijn onder meer:

• Aardings- en verbindingsbandenvoor kasten, panelen, rails en behuizingen
• Flexibele truienin schakelapparatuur, transformatoren en UPS-systemen
• Aansluitingen accu en omvormerwaar trillingen en thermische cycli frequent voorkomen
• Lasapparatuuren tijdelijke verbindingen met hoge stroomsterkte
• Spoorweg-, automobiel- en industriële machinestrillingsbestendige aarding nodig
• EMI-controlein afschermings-/aardingspaden waar lage impedantie van belang is

Bij veel constructies in de echte wereld is de vlecht zelf niet het enige onderdeel; de keuzes voor de aansluitingen (nokken, adereindhulzen, gelaste uiteinden), beplating en isolatie bepalen of de verbinding na maanden of jaren dienst stabiel blijft.

Welke pijnpunten lossen kopergevlochten draden op?

De meeste kopers komen op zoek naar gevlochten koperdraden nadat ze al zijn verbrand – soms letterlijk. Hier zijn de pijnpunten die de vlecht moet verhelpen, en waar u op moet letten, zodat u niet dezelfde fout opnieuw creëert met een ander onderdeelnummer.

• Gebarsten geleiders door trillingen
  Massieve draad en veel kabelconstructies kunnen uitharden en barsten in de buurt van aansluitingen wanneer de apparatuur trilt. Gevlochten geleiders verdelen de spanning over veel strengen, waardoor geconcentreerde vermoeidheidspunten worden verminderd.
• Hotspots bij gewrichten
  Oververhitting komt zelden doordat de vlecht ‘niet koper genoeg is’. Het komt meestal voort uit een hoge contactweerstand: slecht krimpen, ongelijkmatige compressie, oxidatie of niet-overeenkomende nokkengrootte. Een goed gemaakte vlecht plus een goed ontworpen afsluiting verlagen de weerstand en houden de temperatuurstijging onder controle.
• Onbetrouwbare aarding en hinderlijke storingen
  Aardpaden hebben een consistente lage impedantie nodig. Er wordt vaak gekozen voor gevlochten banden omdat hun flexibiliteit de contactintegriteit behoudt wanneer deuren, scharnieren, motoren of beweegbare constructies verschuiven.
• Corrosie in vochtige omgevingen of kustomgevingen
  Blank koper kan oxideren; in ruwe omgevingen geven veel kopers de voorkeurvertinde koperen gevlochten dradenvoor verbeterde corrosieweerstand en stabielere geleidbaarheid op lange termijn aan het oppervlak.
• Hoofdpijn bij de montage
  Vlechten zijn gemakkelijk te geleiden in krappe ruimtes en rond hoeken. Maar als het aantal strengen of de weefdichtheid verkeerd is, kunnen installateurs rafelen, rommelige sneden of ongelijkmatige compressie onder de nokken zien.

Als je één ‘koperswaarheid’ wilt wegnemen: de flexibiliteit van de vlecht is het voordeel, maar de beëindiging is het resultaat. Geef beide op.

Hoe specificeer je de juiste vlecht?

Als mensen zeggen: ‘Ik heb met koper gevlochten draden nodig’, bedoelen ze vaak heel verschillende dingen: een lichtgewicht verbindingsband, een jumper met hoge stroomsterkte of een afschermingsafvoer. Om verkeerde aanhalingstekens en niet-overeenkomende zendingen te voorkomen, specificeert u de vlecht met behulp van de 'applicatie-eerst'-details.

1) Elektrische vereisten: stroom, inschakelduur en toegestane temperatuurstijging

• Definieer continue versus intermitterende stroom (en piekstroom indien relevant).
• Houd rekening met de omgevingstemperatuur, ventilatie van de behuizing en nabijgelegen warmtebronnen.
• Controleer of de band bedoeld is voor aarding/verbinding (vaak korter en lagere spanning) of voor belastingsstroom (vaak vanwege een hogere stroomdichtheid).

2) Dwarsdoorsnede en vlechtconstructie

• Equivalente doorsnede(vaak aangegeven in mm²) is een praktische manier om een ​​vlecht op maat te maken.
• Strengendiameter en strengenaantalinvloed hebben op de flexibiliteit en duurzaamheid. Bovendien vergroten fijnere strengen over het algemeen de flexibiliteit.
• Vlechtbreedte en -dikteinvloed hebben op de pasvorm onder terminals en routeringsbeperkingen.

3) Beplating en oppervlakteafwerking

• Blank koper: uitstekende geleidbaarheid, het beste voor gecontroleerde omgevingen.
• Vertind koper: betere corrosieweerstand, gemakkelijker solderen, vaak gekozen voor industriële en maritieme omgevingen.

4) Isolatie en bescherming

• Sommige vlechten worden kaal geleverd; anderen gebruiken PVC-, siliconen-, PET-kousen of krimpkousen ter bescherming tegen slijtage.
• Als de vlecht in de buurt van scherpe randen of bewegende delen loopt, specificeer dan een beschermhoes of een ommanteld ontwerp.

5) Beëindigingen: het detail dat de betrouwbaarheid bepaalt

• Gekrompen nokken(ring/schop): gebruikelijk, snel en betrouwbaar als het de juiste maat heeft en is gecomprimeerd.
• Geperste of gelaste uiteinden: vermindert de strengspreiding en kan de consistentie verbeteren voor assemblages met grote volumes.
• Gatgrootte, tongbreedte en boutkwaliteit: kleine mismatch veroorzaakt hier losse verbindingen en verwarming.
• Lengte tolerantie: doet er meer toe dan mensen verwachten in krappe behuizingen.

Eén praktische sourcing-beweging: deel een eenvoudige tekening met lengte, vlechtbreedte/-dikte, type aansluiting, gatdiameter en beplating. Zelfs een basisschets kan een week heen en weer voorkomen.

Vlechtopties vergeleken in een praktische tabel

Hoe installeer en onderhoud je gevlochten verbindingen?

Zelfs hoogwaardige koperen gevlochten draden kunnen defect raken als ze achteraf worden geïnstalleerd. De meeste veldproblemen zijn terug te voeren op de gezamenlijke kwaliteit. Hier is een zuivere, herhaalbare aanpak die de weerstand laag houdt en ‘mysterieuze opwarming’ voorkomt.

• Contactoppervlakken voorbereiden
  Verwijder verf, oxidatie en vuil op het verbindingspunt. Gebruik geschikte anti-oxidatiepasta als uw standaard dit vereist.
• Gebruik het juiste hardwarekoppel
  Te weinig koppel veroorzaakt microboogvorming en hitte; te veel koppel kan de nokken vervormen en het effectieve contactoppervlak verminderen. Volg de hardwarespecificaties en gebruik waar nodig sluitringen.
• Controle van de buigradius en trekontlasting
  Forceer geen strakke knik direct bij de nok. Geef de vlecht een lichte buiging, zodat het buigen over de lengte plaatsvindt, en niet aan de eindrand.
• Beschermen tegen slijtage
  Als de vlecht over metalen randen schuurt, voeg dan een hoes of een doorvoertule toe. Gerafelde strengen zijn niet alleen rommelig; ze kunnen ook startpunten voor mislukkingen worden.
• Periodieke inspectie in ruwe omgevingen
  Let op verkleuring (hitte), groen/witte resten (corrosie), losgeraakte bouten en strengschade aan de snijranden.

Apparatuur met hoge trillingen profiteert van een eenvoudige regel: inspecteer de eerste geïnstalleerde batch na een korte inloopperiode. Als gewrichten koel en stabiel blijven, wordt schalen veel veiliger.

Probleemoplossing: waarom raakt een vlecht oververhit of mislukt deze?

Als een koperen vlecht oververhit raakt, behandel het dan als een systeemprobleem, want dat is meestal het geval. Gebruik deze snelle kaart om de hoofdoorzaak te vinden in plaats van blindelings onderdelen te verwisselen.

• Symptoom: de vlecht is heet nabij het lipje
  Waarschijnlijke oorzaken: slechte krimp, verkeerde nokmaat, onvoldoende compressie, oxidatie bij verbinding, losse bout, niet-overeenkomende beplating, vervuild contactoppervlak.
• Symptoom: hotspot in het midden van de vlecht
  Waarschijnlijke oorzaken: te kleine vlecht vanwege de huidige belasting, onverwachte inschakelduur, geleiding in de buurt van een warmtebron, schade aan de interne streng door herhaaldelijk buigen.
• Symptoom: rafelen en gebroken strengen
  Mogelijke oorzaken: slijtage van scherpe randen, overmatige beweging zonder trekontlasting, onjuiste snijmethode, gebrek aan kous in een schuurpad.
• Symptoom: corrosie of verkleuring
  Waarschijnlijke oorzaken: blootstelling aan chemicaliën, vochtigheid, galvanische interactie met ongelijksoortige metalen, afwezigheid van vertinnen waar dat nodig is.
• Symptoom: intermitterende aarding of ruis
  Mogelijke oorzaken: losse montage, gelakte oppervlakken onder de voeg, onvoldoende contactdruk, vervuild hechtpunt.

Als u het kunt meten, doe dat dan: testen van temperatuurstijgingen onder belasting en milli-ohmcontroles over verbindingen brengen problemen vaak sneller aan het licht dan visuele inspectie alleen.

Welke kwaliteitscontroles zijn er eigenlijk van belang voor kopers?

Wanneer u op grote schaal gevlochten koperdraden inkoopt, is ‘ziet er goed uit’ geen kwaliteitsplan. U wilt consistentie, traceerbaarheid en het bewijs dat de vlecht en de afsluiting zich in batches op dezelfde manier zullen gedragen.

Dit is wat slimme kopers doorgaans vragen:

• Materiaalverificatie: koperkwaliteit en type beplating (kaal/vertind) duidelijk vermeld
• Dimensionale consistentie: breedte, dikte, lengtetoleranties en eindgeometrie
• Controle van het beëindigingsproces: normen voor krimpgereedschap of documentatie van las-/persmethoden
• Controles van elektrische prestaties: resistentiedoelstellingen, op monsters gebaseerde testplannen
• Mechanische integriteit: trekproeven op nokken/eindfittingen, indien van toepassing
• Verpakkingsdiscipline: voorkomen van verbrijzeling, vervuiling en vervorming van de streng tijdens het transport

Voor kopers die een stabiele leveringspartner voor de lange termijn willen, is het ook de moeite waard om met een fabrikant samen te werken die de geometrie en de uiteinden van de vlechten kan aanpassen aan de beperkingen van uw assemblagelijn. Dit is waarDongguan Quande Electronics Co., Ltd. wordt vaak gepositioneerd: het bieden van opties voor gevlochten koperdraad die kunnen worden aangepast voor aardingsbanden, flexibele jumpers en toepassingsspecifieke verbindingsontwerpen, zodat u niet gedwongen wordt om het ‘passend te maken’ nadat de zending is gearriveerd.

Veelgestelde vragen

Wat is het verschil tussen koperen gevlochten draden en standaard flexibele kabel?

Flexibele kabel bundelt strengen in isolatie en is uitstekend geschikt voor veel stroomtoepassingen, maar kan nog steeds spanning concentreren nabij aansluitingen en kan omvangrijker zijn in krappe routeringspaden. Kopergevlochten draden zijn geweven, platter en worden doorgaans gebruikt als u hoge flexibiliteit, laagprofielgeleiding en stabiele verbindings-/jumperprestaties wilt in trillingsgevoelige assemblages.

Moet ik blanke of vertinde koperen gevlochten draden kiezen?

Als de omgeving droog en gecontroleerd is, kan blank koper prima werken. Als u vochtigheid, condensatie of een lange levensduur met minimaal onderhoud verwacht, wordt doorgaans de voorkeur gegeven aan vertind koper, omdat dit de corrosie vertraagt ​​en de verbindingsoppervlakken na verloop van tijd stabieler houdt.

Hoe kan ik een vlecht op maat maken voor stroom?

Begin met de vereiste continue stroom, piekstroom (indien aanwezig), inschakelduur en aanvaardbare temperatuurstijging. Vergelijk vervolgens met een geschikt equivalent dwarsdoorsnedeoppervlak en bevestig dat uw beëindigingsmethode geen hoge weerstand zal introduceren. Als u het niet zeker weet, maak dan een prototype en meet de temperatuurstijging onder reële belastingsomstandigheden.

Waarom wordt mijn vlecht heet, ook al lijkt hij dik genoeg?

In veel gevallen is de vlecht niet het probleem, maar de verbinding. Slecht krimpen, oxidatie onder een nok, losse bouten of geverfde montageoppervlakken kunnen contactweerstand toevoegen die in hitte verandert. Een correcte voorbereiding van het oppervlak en gecontroleerde beëindigingsprocessen lossen dit meestal op.

Kunnen koperen gevlochten draden helpen bij EMI of elektrische ruis?

Dat kan, vooral als onderdeel van een goed ontworpen strategie voor aarding en verbinding. De geometrie van een vlecht kan paden met lage impedantie bieden die de aarding helpen stabiliseren, maar EMI-controle is op systeemniveau: routering, behuizingsverbinding en verbindingsintegriteit zijn allemaal van belang.

Welke informatie moet ik een leverancier sturen om een ​​nauwkeurige offerte te krijgen?

Geef de vereiste lengte, breedte/dikte van de vlecht (of gelijkwaardige doorsnede), kaal versus vertind, isolatie-/kousbehoeften, type aansluiting (lug/gelast/geperst), gatdiameter, hoeveelheid en toepassingsnotities (trilling, temperatuur, omgeving) op. Een eenvoudige tekening is vaak de snelste manier om misverstanden te voorkomen.

Afsluitende gedachten

Gevlochten koperdraden zijn een praktische upgrade als betrouwbaarheid onder beweging uw prioriteit is: minder gebarsten geleiders, stabielere aarding en verbindingen die na verloop van tijd niet ‘op mysterieuze wijze’ loskomen. De truc is om vlechtwerk niet langer als een handelsartikel te behandelen, maar het te gaan behandelen als een technisch onderdeel: het op maat maken voor de taak, de beplating specificeren voor de omgeving en de details van de uiteinden controleren die de weerstand en hitte bepalen.

Als u de specificatie, het maatwerk en de herhaalbare kwaliteit van gevlochten koperdraden wilt stroomlijnen, vooral voor aardingsbanden en flexibele jumperconstructies, werk dan samen met een fabrikant die de gevlochten constructie kan afstemmen op uw werkelijke installatiebeperkingen.Dongguan Quande Electronics Co., Ltd.kan op toepassingen gebaseerde vlechtselectie en op maat gemaakte afsluitingen ondersteunen om u te helpen fouten te verminderen, de montage te vereenvoudigen en ervoor te zorgen dat systemen koeler en stabieler blijven werken -neem contact met ons opom uw wensen te bespreken.
