Hoe verbetert koperdraad de betrouwbaarheid van stroom- en besturingskabels?

Abstract

Het kiezen van de juiste geleider is een van die beslissingen die er eenvoudig uitzien totdat een project in de echte wereld begint te mislukken: oververhitting in een krappe leiding, gebroken strengen aan het uiteinde, onstabiele metingen in regelcircuits of uitvaltijd veroorzaakt door trillingsmoeheid.Koperen gestrande draad wordt vaak geselecteerd om precies deze problemen te voorkomen – door geleidbaarheid, flexibiliteit en mechanische duurzaamheid in evenwicht te brengen. In dit artikel bespreek ik de meest voorkomende pijnpunten van kopers (spanningsverlies, buigradius, kwaliteit van de aansluitingen, corrosierisico, inspectienormen en consistentie van leveranciers) en laat ik zien hoe u de juiste strengconstructie, maat en oppervlakteafwerking voor uw toepassing kunt specificeren. Je vindt er ook praktische checklists, vergelijkingstabellen en een duidelijke FAQ-sectie, zodat je van ‘wij vinden dit prima’ naar ‘we weten dat dit standhoudt’ kunt gaan.

Inhoudsopgave

• Artikeloverzicht
• Pijnpunten van klanten worden hiermee opgelost
• Wat is koperdraad?
• Wanneer gestrand beter is dan solide
• Hoe u dit kunt specificeren zonder giswerk
• Vergelijkingstabel
• Beëindigings- en installatietips
• Kwaliteitscontroles die kopers moeten aanvragen
• Veel voorkomende toepassingen
• Een consistente leverancier kiezen
• Veelgestelde vragen
• Conclusie

Artikeloverzicht

• DefiniërenKoperen gestrande draaden de problemen die het moet voorkomen
• Breng echte koperspijnpunten in kaart met de keuzes van dirigenten
• Leg de constructie, maatvoering en oppervlakteopties van stranding uit (kaal versus vertind)
• Zorg voor een praktische specificatiechecklist
• Toon een vergelijkingstabel om de afwegingen duidelijk te maken
• Dekkingsbeëindiging, inspectie en leveranciersverificatie
• Beantwoord de vragen die inkoopteams en ingenieurs het meest stellen

Pijnpunten van klanten worden hiermee opgelost

De meeste klachten die ik over geleiders hoor, gaan niet echt over het metaal; ze gaan over wat de dirigent niet heeft overleefd. Hier zijn de problemenKoperen gestrande draadwordt gewoonlijk gekozen om het volgende te verminderen:

• Barsten of breuk bij aansluitingen:Herhaaldelijk buigen, trillen of strak geleiden kunnen massieve geleiders vermoeien.
• Hotspots en oververhitting:te kleine geleiders of slechte aansluitingen veroorzaken warmte waar u deze het minst nodig heeft.
• Spanningsval en onstabiele prestaties:lange kabeltrajecten of hoge stroombelastingen straffen te weinig gespecificeerde draad.
• Door corrosie veroorzaakte storingen:vochtigheid, zoute lucht en blootstelling aan chemicaliën kunnen geleiders en verbindingen aantasten.
• Inconsistente batches van leveranciers:Het aantal strengen, de diametertolerantie en de toestand van het oppervlak kunnen variëren als de procesbeheersing zwak is.
• Trage installatie en herbewerking:kabels die u lastig vallen tijdens het routeren en beëindigen, kosten tijd en arbeid.

Wat is koperdraad?

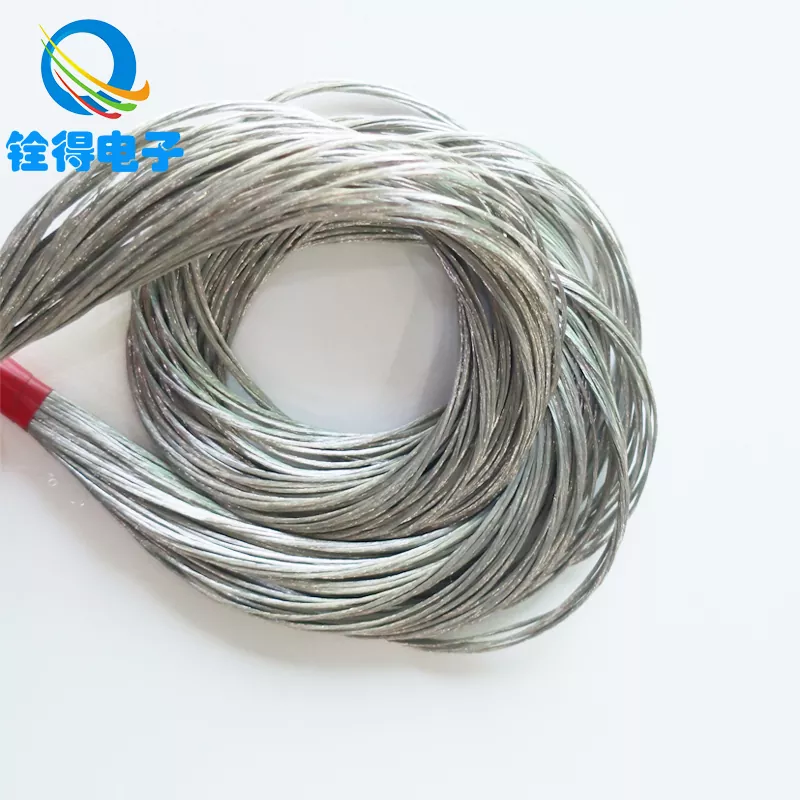

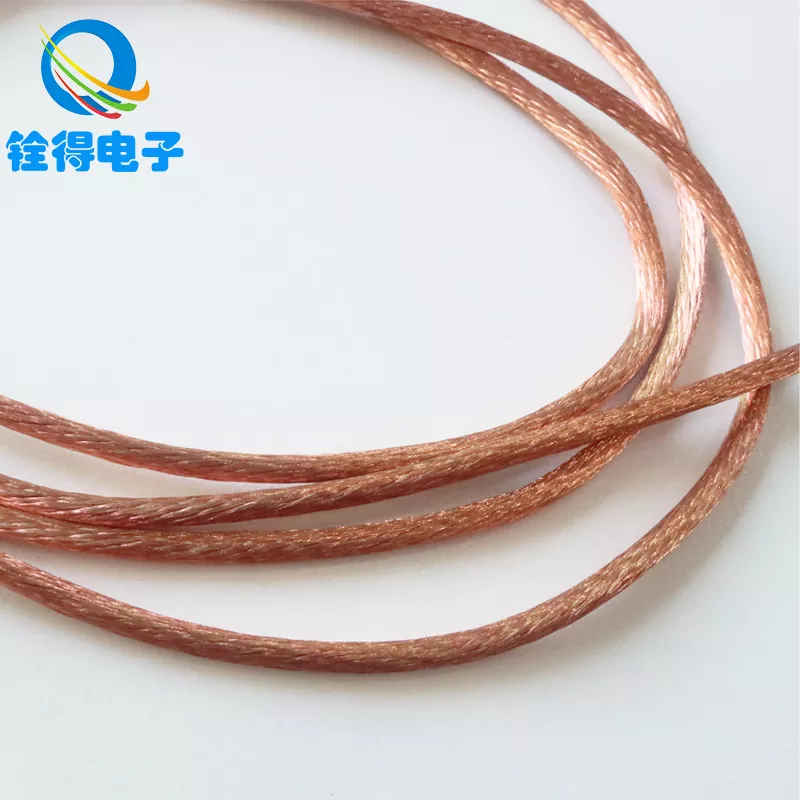

Koperen gestrande draadis een geleider die wordt gemaakt door meerdere kleinere koperfilamenten (strengen) te draaien tot een enkele geleider met een gespecificeerd dwarsdoorsnedeoppervlak. In plaats van één stijf stuk metaal krijg je een bundel die de mechanische spanning over vele strengen deelt. Dat ontwerp is belangrijk omdat bij de meeste echte installaties sprake is van beweging: trillingen van motoren, doorbuigen van kabelbomen, scherpe bochten in bedieningspanelen of het herhaaldelijk openen en sluiten van kastdeuren.

Het ‘gestrande’ deel is niet alleen een comfortfunctie, het is een betrouwbaarheidsfunctie. Meer strengen (en kleinere individuele strengdiameters) betekenen doorgaans een betere flexibiliteit, wat doorgaans minder vermoeidheid op spanningspunten betekent. Het addertje onder het gras is dat flexibiliteit gepaard moet gaan met de juiste beëindigingsmethoden, anders kunt u het voordeel verliezen op de plek waar u het het meest nodig heeft.

Wanneer gestrand beter is dan solide

Als uw installatie volledig statisch is, met een royale buigradius en minimale trillingen, kunnen massieve geleiders perfect acceptabel zijn. Maar gestrande conducteurs winnen vaak in deze situaties:

• Trillingen:motoren, compressoren, pompen, ventilatoren, transportbanden en mobiele apparatuur.
• Frequente beweging:deurlussen, robotarmen, sleepkettingen, handgereedschap, draagbare generatoren.
• Complexe routering:strakke panelen, kabelgoten met meerdere richtingsveranderingen, compacte apparaten.
• Harnas met hoge dichtheid:waar installateurs snelheid en voorspelbare afhandeling nodig hebben.
• Onderhoudscycli:elke omgeving waar kabels tijdens onderhoud verstoord raken.

De praktische manier waarop ik het inkader: als je je kunt voorstellen dat een kabel wordt gestoten, getrokken, gebogen of zelfs maar een beetje trilt – kies danKoperen gestrande draaden maak dan de juiste afsluitingen.

Hoe u dit kunt specificeren zonder giswerk

Veel inkooporders mislukken omdat ze ‘koperstrengig’ specificeren zonder de onderdelen te definiëren die de prestaties bepalen. Hier is een duidelijke checklist die u kunt overhandigen aan engineering, inkoop of uw kabelassemblagepartner:

• Dirigentgrootte:AWG of mm², gekozen op basis van de huidige belasting, toegestane spanningsval en temperatuurstijging.
• Vastlopende constructie:strengaantal en individuele strengdiameter (flexibiliteit hangt hiervan af).
• Oppervlakteafwerking:blank koper of vertind koper (vaak gekozen vanwege corrosieweerstand en soldeerbaarheid).
• Gegloeide staat:zachter koper verbetert de flexibiliteit; harder koper kan vervorming weerstaan, maar buigt minder.
• Bedrijfsomgeving:vochtigheid, zout, chemicaliën, temperatuurbereik en verwacht trillingsniveau.
• Beëindigingsmethode:krimpen, solderen, ferrule, nok of schroefklem - elk geeft de voorkeur aan bepaalde strengstijlen.
• Nalevingsvereisten:als uw branche specifieke normen vereist, vermeld deze dan in de PO.
• Verpakking en verwerking:spoelgrootte, snijlengtetolerantie, etikettering en traceerbaarheid van batches.

Eén belangrijke kopersrealiteit: als u de constructie van de strengen niet definieert, ontvangt u mogelijk een draad die technisch gezien overeenkomt met de maat, maar zich tijdens de installatie heel anders gedraagt.

Vergelijkingstabel

Gebruik deze tabel om de keuze van geleiders snel af te stemmen op risico, omgeving en installatiegedrag:

Beëindigings- en installatietips

Veel klachten over de “draadkwaliteit” zijn eigenlijk vermomde beëindigingsproblemen. Gestrande geleiders kunnen beter presteren dan massieve geleiders, maar alleen als u de strengen beschermt tijdens het strippen en afsluiten.

• Gebruik de juiste stripper:vermijd het inkerven van strengen; inkervingen worden bij trillingen scheurstarters.
• Voorkom strengspreiding:als u in een schroefklem terechtkomt, kunnen adereindhulzen de consistentie dramatisch verbeteren.
• Correct krimpen:stem de kabelschoenen af ​​op de maat van de geleider en het type strenging; controleer indien mogelijk de krimphoogte/-vorm.
• Respecteer buigradius:scherpe bochten nabij de uiteinden veroorzaken herhaalde spanning; route met zachte overgangen.
• Controle warmte:oververhitting versnelt de veroudering van de isolatie en verhoogt de weerstand bij verbindingen.
• Etiketteren en traceren:vooral voor besturingsbedrading: verkeerde bedrading kan lijken op problemen met elektrische “ruis”.

Als je harnassen bouwt, bedenk dan waar beweging plaatsvindt en kies de strengconstructie dienovereenkomstig. Het punt vanKoperen gestrande draadis het overleven van de mechanische realiteit, niet van theoretische tekeningen.

Kwaliteitscontroles die kopers moeten aanvragen

Als u ooit een batch heeft ontvangen die “er goed uitziet” maar zich tijdens de montage anders gedraagt, weet u al waarom consistentie belangrijk is. Hier volgen praktische controles die kunnen worden aangevraagd en geverifieerd:

• Geleiderdiameter en tolerantie:bevestigt dat de geleider voldoet aan de maatverwachtingen voor aansluitklemmen en isolatiesystemen.
• Aantal strengen en strengdiameter:beschermt uw aannames over flexibiliteit en beëindigingsprestaties.
• Oppervlakteconditie:schoon, uniform oppervlak vermindert de contactweerstand en verbetert de soldeerbetrouwbaarheid.
• Continuïteit en weerstandsbemonstering:vangt procesdrift vroegtijdig op.
• Traceerbaarheid van batches:geeft u verantwoordelijkheid als er maanden later een probleem optreedt.

Voor veel kopers is het doel niet om te veel te testen, maar om herbewerking te voorkomen. Een kleine verificatieKoperen gestrande draadkan later dagen van probleemoplossing besparen.

Veel voorkomende toepassingen

Het toepassingsbereik is breed, maar de selectielogica is meestal dezelfde: aansluiten bij de huidige behoeften en mechanische belasting. Typische gebruiksscenario's zijn onder meer:

• Stroomverdeling:schakelapparatuur, panelen, busverbindingen (met de juiste kabelschoenen), omvormers, UPS-systemen.
• Motoren en transformatoren:wikkelingen en kabels waarbij trillingen en hitte echte factoren zijn.
• Besturings- en signaalbedrading:automatiseringskasten, PLC-bedrading, sensoren (vooral waar de routing krap is).
• Harnas- en kabelassemblages:apparaten, medische apparatuur, verlichting en consumentenelektronica.
• Buiten of vochtige omgevingen:apparatuur die profiteert van vertinde geleiders en stabiele aansluitingen.

Een consistente leverancier kiezen

Naast de specificaties is het grootste verborgen risico de inconsistentie van de leverancier: een draad die voldoet aan de afmetingen op papier, maar varieert qua strenging, oppervlak of uitgloeien van batch tot batch, kan stilletjes de assemblageopbrengst saboteren. Als u een leverancier kwalificeert voorKoperen gestrande draadVraag om bewijs van stabiele productiecontroles, duidelijke batchregistraties en herhaalbare inspectieroutines.

Dongguan Quande Electronics Co., Ltd. levert koperen geleiders die zijn ontworpen voor praktische productiebehoeften: stabiele kabelconstructies, gecontroleerde afwerkingen en documentatie die kopers helpt herbewerking te verminderen en goedkeuringen te versnellen. Wanneer u inkoopt voor productie op lange termijn, is dat soort consistentie net zo belangrijk als de prijs.

• Monstergoedkeuring aanvragen:bevestig het strip-/beëindigingsgedrag in uw eigen proces.
• Vergrendel de constructie:definieer het aantal strengen/diameter, zodat vervangingen de prestaties niet veranderen.
• Bevestig verpakking:correct opspoelen vermindert knikken en installatieschade.
• Maak afspraken over traceerbaarheid:zorg ervoor dat batch-ID's betekenisvol zijn en behouden blijven.

Veelgestelde vragen

Q:IsKoperen gestrande draadaltijd beter dan massief koper?
A:Niet altijd. Als de bedrading volledig statisch is en je voor bepaalde installaties maximale stijfheid wilt, kan massief materiaal goed werken. Gestrand wordt doorgaans gekozen als flexibiliteit, trillingsbestendigheid of gemakkelijkere routing belangrijk zijn.

Q:Betekent een hoger aantal strengen automatisch een hogere kwaliteit?
A:Het betekent meestal een hogere flexibiliteit, wat de levensduur bij bewegende of trillende toepassingen kan verbeteren. Maar het moet gepaard gaan met de juiste aansluitmethoden (vaak adereindhulzen of goede krimplippen) om spreiding van de strengen en inconsistent contact te voorkomen.

Q:Wanneer moet ik kiezen voor vertind koper in plaats van blank koper?
A:Kies voor vertind koper als het corrosierisico groter is (vochtigheid, zeelucht, blootstelling aan chemicaliën) of als soldeerstabiliteit belangrijk is. Blank koper heeft vaak de voorkeur in gecontroleerde binnenomgevingen waar kosten en maximale geleidbaarheid prioriteit hebben.

Q:Wat veroorzaakt oververhitting als de draadmaat correct lijkt?
A:De meest voorkomende boosdoeners zijn problemen met de aansluiting (losse schroeven, slechte krimp, schade aan de strengen) en routeringsproblemen (gebundelde kabels houden warmte vast). De draaddikte helpt, maar verbindingen en installatiepraktijken bepalen vaak de werkelijke temperatuurstijging.

Q:Wat moet ik op een inkooporder zetten om te voorkomen dat ik de “verkeerde” gevlochten draad ontvang?
A:Specificeer de afmeting van de geleider (AWG of mm²), de constructie van de strengen (aantal strengen en diameter van de strengen), oppervlakteafwerking (kaal of vertind) en eventuele omgevings- of beëindigingsbeperkingen. Als u alleen ‘koperstrengig’ schrijft, riskeert u variatie die het assemblagegedrag verandert.

Conclusie

Betrouwbare elektrische systemen falen niet in spreadsheets; ze falen op spanningspunten: krappe bochten, trillende panelen, vochtige behuizingen en overhaaste aansluitingen.Koperen gestrande draadis populair omdat het is ontworpen voor die stresspunten en een sterke geleidbaarheid combineert met mechanische veerkracht. Als u de strandingsconstructie definieert, de juiste oppervlakteafwerking voor de omgeving kiest en deze op de juiste manier afsluit, vermindert u de nabewerking en de stilstandtijd aanzienlijk.

Als u opties evalueert of hulp wilt bij het matchen van een gestrande constructie met uw toepassing, neem dan contact op metDongguan Quande Electronics Co., Ltd.en deel vervolgens uw stroom, spanning, routeringsbeperkingen en omgevingsdetailsneem contact met ons opom monsters of een advies op maat aan te vragen voor uw volgende project.
